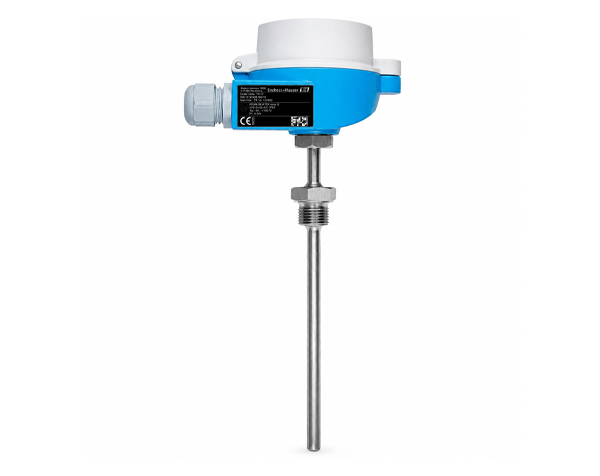

سنسور دما / Omnigrad M TR10

اندازه‌گیری دقیق دما یکی از مهم‌ترین بخش‌های سیستم‌های کنترل و اتوماسیون صنعتی به شمار می‌رود و تقریباً در تمامی صنایع فرآیندی، از پالایشگاه‌ها و مجتمع‌های پتروشیمی گرفته تا صنایع غذایی، دارویی، نیروگاهی و تولید انرژی، کنترل صحیح دما تأثیر مستقیمی بر کیفیت محصول، ایمنی تجهیزات و راندمان فرآیند دارد. انتخاب یک سنسور دما که علاوه بر دقت اندازه‌گیری، در شرایط سخت صنعتی نیز عملکرد پایدار و قابل اعتمادی داشته باشد، اهمیت بسیار زیادی دارد. Endress+Hauser Omnigrad M TR10 یکی از سنسورهای دمای مقاومتی (RTD) شرکت Endress+Hauser است که با طراحی ماژولار، کیفیت ساخت بالا و قابلیت سفارشی‌سازی، برای طیف گسترده‌ای از کاربردهای صنعتی توسعه یافته است. این تجهیز با بهره‌گیری از استانداردهای بین‌المللی و امکان استفاده در شرایط محیطی مختلف، گزینه‌ای مناسب برای اندازه‌گیری دقیق دما در فرآیندهای حساس محسوب می‌شود.

سنسور TR10 بر پایه فناوری Resistance Temperature Detector (RTD) طراحی شده است. در این فناوری، مقدار مقاومت الکتریکی عنصر اندازه‌گیری متناسب با تغییرات دما تغییر می‌کند و همین تغییر مقاومت توسط ترانسمیتر یا سیستم کنترلی به مقدار دقیق دما تبدیل می‌شود. استفاده از المان‌های Pt100 مطابق استاندارد IEC 60751 باعث شده این سنسور دقت، پایداری و تکرارپذیری بسیار بالایی داشته باشد. در مقایسه با بسیاری از سنسورهای دیگر، RTDها در محدوده‌های دمایی صنعتی خطای کمتری دارند و به همین دلیل در فرآیندهایی که اندازه‌گیری دقیق اهمیت دارد، انتخاب اول بسیاری از مهندسان ابزار دقیق هستند.

یکی از مهم‌ترین ویژگی‌های Omnigrad M TR10 طراحی ماژولار آن است. این ساختار امکان تعویض اینسرت اندازه‌گیری بدون نیاز به باز کردن کامل مجموعه از محل نصب را فراهم می‌کند. در نتیجه، در زمان انجام تعمیرات یا کالیبراسیون، نیازی به توقف طولانی فرآیند وجود ندارد و هزینه‌های نگهداری نیز کاهش پیدا می‌کند. این ویژگی به‌ویژه در صنایع فرآیندی که توقف خط تولید هزینه بالایی ایجاد می‌کند، مزیت قابل توجهی محسوب می‌شود.

این سنسور در نسخه‌های مختلف با یک یا دو المان اندازه‌گیری (Single و Dual Element) تولید می‌شود و کاربران می‌توانند متناسب با نیاز پروژه، از المان‌های Pt100 با کلاس‌های دقت Class A، Class B یا Class AA استفاده کنند. همچنین امکان انتخاب اتصال دو سیمه، سه سیمه یا چهار سیمه نیز وجود دارد. اتصال چهار سیمه بیشترین دقت را در اندازه‌گیری فراهم می‌کند زیرا مقاومت سیم‌های رابط را حذف می‌کند، در حالی که اتصال سه سیمه نیز در بسیاری از کاربردهای صنعتی تعادل مناسبی میان دقت و هزینه ایجاد می‌کند.

محدوده اندازه‌گیری دمای TR10 بسته به نوع اینسرت و متریال انتخابی، از حدود 200- تا 600+ درجه سانتی‌گراد را پوشش می‌دهد. این بازه گسترده باعث می‌شود از این سنسور بتوان در فرآیندهای برودتی، سیستم‌های سرمایشی، خطوط انتقال سیالات، مخازن ذخیره، تجهیزات حرارتی، دیگ‌های بخار، مبدل‌های حرارتی و بسیاری از فرآیندهای دمای بالا استفاده کرد. عملکرد پایدار در این محدوده دمایی یکی از دلایل استفاده گسترده از سری Omnigrad در صنایع مختلف است.

غلاف محافظ (Thermowell) و قسمت‌های در تماس با فرآیند معمولاً از استنلس استیل 316L یا سایر آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند تا سنسور در محیط‌های خورنده، مرطوب یا دارای مواد شیمیایی نیز دوام بالایی داشته باشد. بسته به شرایط فرآیندی، امکان انتخاب قطر، طول غلاف، نوع اتصال فرآیندی و متریال‌های مختلف نیز وجود دارد. این قابلیت سفارشی‌سازی باعث می‌شود TR10 برای کاربردهای متنوع قابل استفاده باشد.

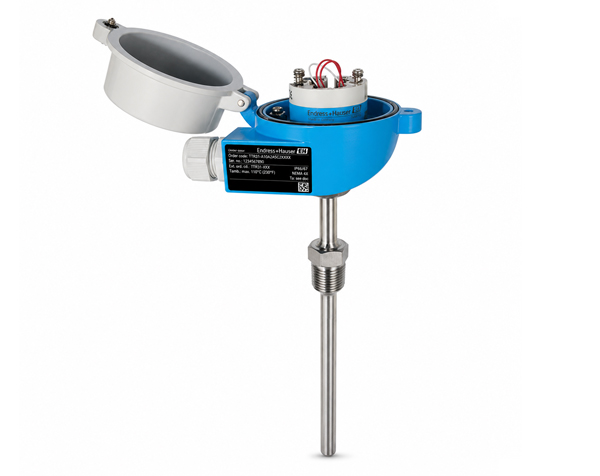

هد اتصال (Connection Head) این سنسور در مدل‌های مختلف از جنس آلومینیوم یا استنلس استیل عرضه می‌شود و فضای کافی برای نصب ترانسمیتر دما را در اختیار کاربر قرار می‌دهد. در صورت نیاز، می‌توان از ترانسمیترهای سری iTEMP شرکت Endress+Hauser استفاده کرد تا سیگنال RTD به خروجی استاندارد 4 تا 20 میلی‌آمپر یا پروتکل‌های ارتباطی مانند HART تبدیل شود. این ویژگی باعث می‌شود سنسور به‌راحتی به انواع PLC، DCS و سیستم‌های مانیتورینگ صنعتی متصل شود.

یکی دیگر از مزایای Omnigrad M TR10، رعایت استانداردهای بین‌المللی در طراحی و ساخت است. این محصول مطابق الزامات IEC 60751 تولید شده و در نسخه‌های مختلف، امکان دریافت تأییدیه‌های موردنیاز برای استفاده در محیط‌های مستعد انفجار نیز وجود دارد. بنابراین در صنایع نفت، گاز، پتروشیمی و سایر محیط‌های دارای الزامات ایمنی، می‌توان از مدل مناسب این تجهیز استفاده کرد.

طراحی مکانیکی مناسب، مقاومت در برابر لرزش و شوک، قابلیت تعویض آسان اینسرت، دقت بالا و طول عمر زیاد باعث شده Omnigrad M TR10 علاوه بر پروژه‌های جدید، برای جایگزینی سنسورهای قدیمی نیز گزینه‌ای مناسب باشد. همچنین به دلیل ساختار ماژولار، در صورت آسیب‌دیدگی اینسرت، معمولاً نیازی به تعویض کل مجموعه نیست و تنها بخش اندازه‌گیری قابل جایگزینی خواهد بود که این موضوع هزینه‌های نگهداری را به میزان قابل توجهی کاهش می‌دهد.

در زمان انتخاب این سنسور، توجه به پارامترهایی مانند محدوده دمای فرآیند، فشار کاری، نوع سیال، طول غلاف، قطر سنسور، نوع رزوه یا فلنج، کلاس دقت، تعداد المان RTD و نیاز به ترانسمیتر داخلی اهمیت زیادی دارد. انتخاب صحیح این مشخصات باعث می‌شود سنسور بهترین عملکرد را در شرایط واقعی فرآیند ارائه دهد و طول عمر بیشتری داشته باشد.

برای مهندسان ابزار دقیق و واحدهای بهره‌برداری، دسترسی به تجهیزات اصلی و دارای اصالت اهمیت ویژه‌ای دارد. فروشگاه دراک به‌عنوان تأمین‌کننده تجهیزات ابزار دقیق، امکان تهیه مدل‌های مختلف Endress+Hauser Omnigrad M TR10 را متناسب با نیاز پروژه فراهم می‌کند. در صورت موجود بودن کالا، ارسال به سراسر کشور انجام می‌شود و در پروژه‌هایی که نیاز به سفارش مدل‌های خاص یا کدهای سفارشی وجود دارد، امکان تأمین تجهیزات نیز فراهم است. همچنین با توجه به فعالیت فروشگاه دراک در بازار لاله‌زار تهران، صنایع و شرکت‌های فعال در حوزه اتوماسیون و ابزار دقیق می‌توانند برای انتخاب مدل مناسب، بررسی کد فنی و دریافت مشاوره تخصصی از کارشناسان این مجموعه استفاده کنند.

در مجموع، Endress+Hauser Omnigrad M TR10 یک سنسور دمای RTD حرفه‌ای با طراحی ماژولار، دقت بالا، قابلیت استفاده از المان‌های Pt100 مطابق استاندارد IEC 60751، امکان نصب ترانسمیتر، مقاومت مناسب در شرایط سخت صنعتی و قابلیت سفارشی‌سازی برای انواع فرآیندها است. این ویژگی‌ها باعث شده TR10 یکی از گزینه‌های قابل اعتماد برای اندازه‌گیری دما در صنایع مختلف باشد و بتواند در کنار سیستم‌های کنترل مدرن، عملکردی دقیق، پایدار و طولانی‌مدت ارائه دهد.
