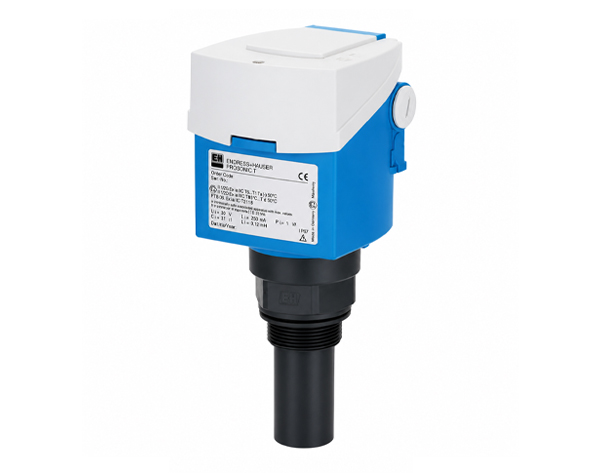

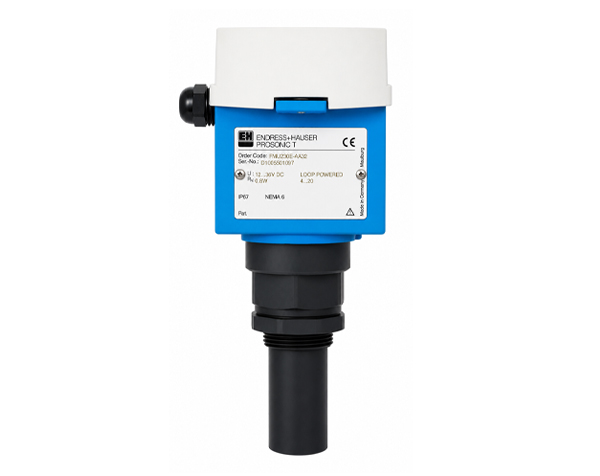

اندازهگیری دقیق سطح مواد در مخازن و تجهیزات فرآیندی، یکی از مهمترین عوامل در حفظ پایداری فرآیند، جلوگیری از سرریز، مدیریت موجودی و افزایش ایمنی در صنایع مختلف محسوب میشود. در بسیاری از کاربردهای صنعتی، استفاده از تجهیزی که بتواند بدون تماس مستقیم با سیال، سطح مواد را با دقت مناسب اندازهگیری کند، علاوه بر افزایش طول عمر تجهیزات، هزینههای نگهداری را نیز کاهش میدهد. Endress+Hauser Prosonic T FMU230 یکی از ترانسمیترهای اولتراسونیک فشرده شرکت Endress+Hauser است که برای اندازهگیری پیوسته سطح مایعات و برخی مواد جامد طراحی شده و با بهرهگیری از فناوری اندازهگیری غیرتماسی، عملکردی دقیق، پایدار و قابل اعتماد را در طیف گستردهای از کاربردهای صنعتی ارائه میدهد.
اساس عملکرد FMU230 بر پایه فناوری Ultrasonic Time-of-Flight است. در این روش، سنسور دستگاه امواج اولتراسونیک را به سمت سطح ماده ارسال میکند و پس از برخورد موج با سطح، بازتاب آن توسط همان سنسور دریافت میشود. سیستم الکترونیکی دستگاه با اندازهگیری زمان رفت و برگشت امواج و محاسبه فاصله تا سطح، مقدار دقیق ارتفاع یا سطح ماده داخل مخزن را تعیین میکند. این روش اندازهگیری کاملاً بدون تماس انجام میشود و به همین دلیل سنسور در معرض خوردگی، رسوبگذاری یا سایش ناشی از تماس مستقیم با سیال قرار نمیگیرد. این ویژگی موجب افزایش طول عمر تجهیز و کاهش هزینههای تعمیر و نگهداری در مقایسه با بسیاری از روشهای اندازهگیری تماسی میشود.
یکی از مهمترین مزایای Prosonic T FMU230، قابلیت اندازهگیری انواع مایعات و همچنین مواد جامد دانهای و کلوخهای است. این تجهیز برای اندازهگیری سطح مایعات تا 4 متر و مواد جامد تا 2 متر طراحی شده و در مخازن ذخیره، حوضچهها، تانکهای فرآیندی، سیلوهای کوچک و تجهیزات مشابه عملکرد قابل اعتمادی ارائه میدهد. همین انعطافپذیری باعث شده FMU230 در صنایع آب و فاضلاب، صنایع غذایی، صنایع شیمیایی، واحدهای تولید مواد اولیه، کارخانههای سیمان، صنایع معدنی و بسیاری از کاربردهای عمومی اندازهگیری سطح مورد استفاده قرار گیرد.
برای افزایش دقت اندازهگیری، این تجهیز به سنسور داخلی جبران دما مجهز شده است. از آنجا که سرعت انتشار امواج اولتراسونیک تحت تأثیر دمای محیط قرار میگیرد، تغییرات دمایی میتواند باعث ایجاد خطا در اندازهگیری شود. سنسور داخلی دما این تغییرات را بهصورت پیوسته اندازهگیری کرده و محاسبات فاصله را بر اساس شرایط واقعی محیط اصلاح میکند. در نتیجه، حتی در شرایطی که دمای فرآیند یا محیط تغییر میکند، دقت اندازهگیری در سطح مطلوب باقی میماند.
از نظر عملکرد اندازهگیری، FMU230 دارای دقت حدود ±0.25 درصد از محدوده اندازهگیری و رزولوشن یک میلیمتر است. چنین دقتی برای بسیاری از کاربردهای صنعتی کاملاً مناسب بوده و امکان کنترل دقیق سطح مخازن را فراهم میکند. همچنین زمان پاسخ سریع دستگاه، حدود یک ثانیه، باعث میشود تغییرات سطح در مدت کوتاهی به سیستم کنترل منتقل شود و فرآیندهای صنعتی با سرعت و دقت بیشتری مدیریت شوند.
زاویه انتشار امواج اولتراسونیک در این مدل حدود 11 درجه است. این ویژگی هنگام طراحی محل نصب اهمیت زیادی دارد، زیرا باید اطمینان حاصل شود که موانعی مانند نردبان، همزن، لولهها، کویلهای حرارتی یا سایر تجهیزات داخلی مخزن در مسیر انتشار امواج قرار نگیرند. Endress+Hauser در دستورالعملهای نصب خود توصیه میکند سنسور در مرکز مخزن نصب نشود و محل نصب در حدود یکسوم شعاع مخزن انتخاب شود تا بازتاب امواج با بیشترین کیفیت انجام گیرد. همچنین سنسور باید کاملاً عمود بر سطح ماده نصب شود تا دقت اندازهگیری کاهش پیدا نکند.
یکی دیگر از ویژگیهای مهم این تجهیز، فاصله کور (Blocking Distance) برابر با حدود 250 میلیمتر است. در این محدوده، دستگاه قادر به اندازهگیری سطح نیست و هنگام طراحی سیستم باید این فاصله در نظر گرفته شود. رعایت این موضوع بهویژه در مخازن کمارتفاع اهمیت زیادی دارد و باعث جلوگیری از خطاهای اندازهگیری خواهد شد.
FMU230 برای استفاده در شرایط مختلف فرآیندی طراحی شده و توانایی کار در محدوده دمای 40- تا 80+ درجه سانتیگراد را دارد. همچنین فشار کاری قابل پشتیبانی بین 0.7 تا 3 بار مطلق است که استفاده از دستگاه را در بسیاری از فرآیندهای صنعتی امکانپذیر میکند. از نظر شرایط محیطی نیز این تجهیز در محدوده دمای 20- تا 60+ درجه سانتیگراد عملکرد مناسبی دارد و برای نگهداری نیز محدوده دمای 40- تا 80+ درجه سانتیگراد در نظر گرفته شده است.
بدنه سنسور از PBT تقویتشده با الیاف شیشه ساخته شده که علاوه بر استحکام مکانیکی بالا، در برابر شعله نیز مقاومت مناسبی دارد. بخش سنسور از PVDF و آببندی آن از EPDM ساخته شده است تا در برابر بسیاری از سیالات صنعتی مقاومت شیمیایی مطلوبی داشته باشد. این ترکیب متریالی باعث افزایش دوام تجهیز در محیطهای صنعتی و کاهش نیاز به تعمیرات میشود.
از نظر حفاظت محیطی، FMU230 دارای درجه حفاظت IP67 برای بدنه و IP68 برای سنسور است که امکان استفاده از آن را در محیطهای دارای گردوغبار یا رطوبت بالا فراهم میکند. همچنین این محصول مطابق استانداردهای EN 61326 و NAMUR NE21 از نظر سازگاری الکترومغناطیسی طراحی شده و در برابر نویزهای الکتریکی رایج در محیطهای صنعتی مقاومت مناسبی دارد.
خروجی استاندارد دستگاه بهصورت 4 تا 20 میلیآمپر و در قالب سیستم دو سیمه (2-Wire) ارائه میشود. این موضوع باعث میشود FMU230 بهراحتی به انواع PLC، DCS، رکوردرها و سیستمهای مانیتورینگ صنعتی متصل شود. همچنین امکان سفارش دستگاه با نمایشگر محلی وجود دارد تا کاربران بتوانند مقدار اندازهگیری، کیفیت اکو، وضعیت عملکرد و پارامترهای تنظیمات را مستقیماً روی خود تجهیز مشاهده کنند. وجود Bargraph و LED تأیید تنظیمات نیز فرآیند راهاندازی و تنظیم دستگاه را سادهتر میکند.
برای نصب این تجهیز، روشهای مختلفی از جمله نصب با مهره، بوش، فلنج آداپتور یا براکت در نظر گرفته شده است و کاربران میتوانند متناسب با نوع مخزن و شرایط نصب، مناسبترین روش را انتخاب کنند. رعایت ابعاد نازل، جلوگیری از نصب در محل ورود سیال و پرهیز از قرار گرفتن تجهیزات دیگر در مخروط انتشار امواج، از مهمترین نکات نصب هستند که تأثیر مستقیمی بر کیفیت اندازهگیری دارند.
اگر قصد تهیه Endress+Hauser Prosonic T FMU230 را دارید، انتخاب مدل مناسب باید بر اساس نوع سیال، ارتفاع مخزن، شرایط محیطی، نوع اتصال فرآیندی و نیازهای کنترلی انجام شود. فروشگاه دراک بهعنوان تأمینکننده تجهیزات ابزار دقیق، امکان تأمین مدلهای مختلف این محصول را برای پروژههای صنعتی فراهم کرده است. در صورت موجود بودن کالا، ارسال به سراسر کشور انجام میشود و در صورت نیاز به سفارش نسخههای خاص یا استعلام کد فنی، کارشناسان این مجموعه آماده ارائه مشاوره تخصصی هستند. همچنین با توجه به فعالیت فروشگاه دراک در بازار لالهزار تهران، صنایع و شرکتهای فعال در حوزه ابزار دقیق میتوانند تجهیزات موردنیاز خود را با اطمینان از اصالت کالا و تطابق مشخصات فنی با نیاز پروژه تهیه کنند.
در مجموع، Prosonic T FMU230 با بهرهگیری از فناوری اندازهگیری اولتراسونیک، دقت مناسب، طراحی فشرده، نصب آسان، عدم تماس با سیال، مقاومت در برابر شرایط محیطی، خروجی استاندارد 4 تا 20 میلیآمپر و قابلیت اندازهگیری انواع مایعات و مواد جامد، یکی از گزینههای قابل اعتماد برای اندازهگیری پیوسته سطح در کاربردهای صنعتی محسوب میشود. این ویژگیها باعث شده است که FMU230 همچنان در بسیاری از پروژههای صنعتی بهعنوان یک راهکار اقتصادی، دقیق و کمهزینه برای اندازهگیری سطح مورد استفاده قرار گیرد.
