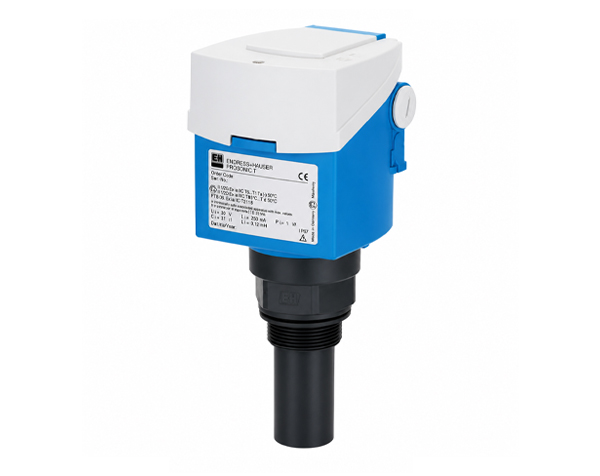

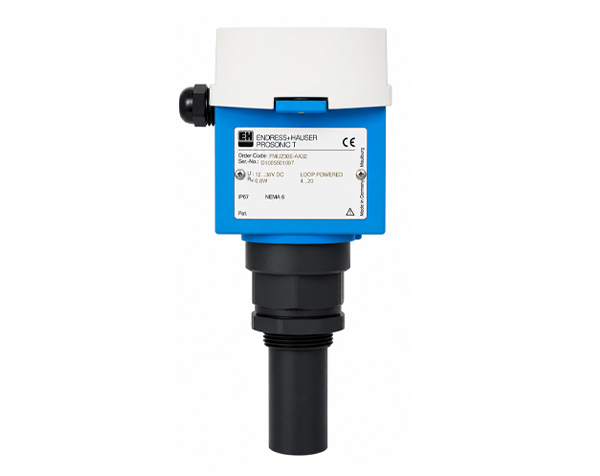

در بسیاری از صنایع، اندازهگیری دقیق و پایدار سطح مایعات و مواد جامد دانهای یکی از مهمترین عوامل در کنترل فرآیند، مدیریت موجودی مخازن و افزایش ایمنی تجهیزات به شمار میرود. استفاده از تجهیزات اندازهگیری غیرتماسی علاوه بر کاهش هزینههای نگهداری، باعث افزایش طول عمر تجهیزات و بهبود دقت اندازهگیری در شرایط مختلف فرآیندی میشود. Endress+Hauser Prosonic T FMU231 یکی از سطحسنجهای اولتراسونیک شرکت Endress+Hauser است که برای اندازهگیری پیوسته سطح بدون تماس مستقیم با سیال طراحی شده و به دلیل عملکرد پایدار، نصب آسان و قابلیت اطمینان بالا، در بسیاری از صنایع مورد استفاده قرار میگیرد. این تجهیز با بهرهگیری از فناوری اندازهگیری اولتراسونیک، گزینهای مناسب برای مخازن ذخیره، سیلوها، حوضچهها و فرآیندهای صنعتی است که نیاز به کنترل دقیق سطح دارند.
اساس عملکرد Prosonic T FMU231 بر پایه فناوری Ultrasonic Time of Flight است. در این روش، سنسور امواج فراصوت را به سمت سطح ماده ارسال میکند و پس از برخورد موج با سطح، بازتاب آن را دریافت میکند. با محاسبه زمان رفت و برگشت موج، فاصله بین سنسور و سطح ماده تعیین شده و سپس دستگاه این فاصله را به مقدار سطح، ارتفاع یا حجم تبدیل میکند. از آنجا که هیچ تماس مستقیمی میان سنسور و ماده وجود ندارد، مشکلاتی مانند خوردگی، سایش، رسوبگیری یا آلودگی سنسور به حداقل میرسد و دستگاه میتواند برای مدت طولانی بدون نیاز به تعمیرات مکرر عملکرد پایداری داشته باشد.
این مدل برای اندازهگیری سطح مایعات و همچنین مواد جامد دانهای طراحی شده است و میتواند در کاربردهای مختلف صنعتی مورد استفاده قرار گیرد. حداکثر محدوده اندازهگیری برای مایعات 7 متر و برای مواد جامد دانهای تا 3.5 متر است. این ویژگی باعث شده FMU231 در مخازن ذخیره، سیلوهای مواد اولیه، حوضچههای آب، واحدهای تصفیه فاضلاب، صنایع شیمیایی، صنایع غذایی، کارخانههای سیمان، معادن و بسیاری از فرآیندهای انتقال و ذخیره مواد عملکرد مناسبی داشته باشد. این دستگاه برای اندازهگیری مواد جامدی با حداقل اندازه ذرات 4 میلیمتر نیز مناسب است و میتواند بدون تماس مستقیم، سطح مواد را با دقت مطلوب اندازهگیری کند.
یکی از مهمترین ویژگیهای این تجهیز، سنسور دمای داخلی است که تغییرات سرعت انتشار امواج صوتی ناشی از تغییر دمای محیط را بهصورت خودکار جبران میکند. این قابلیت باعث میشود حتی در شرایطی که دمای محیط یا فرآیند تغییر میکند، دقت اندازهگیری حفظ شود. علاوه بر این، دستگاه از قابلیت Linearization داخلی بهره میبرد و میتواند مقادیر اندازهگیریشده را علاوه بر ارتفاع، به حجم مخزن نیز تبدیل کند. این ویژگی بهویژه برای مخازن استوانهای، افقی یا اشکال خاص که رابطه مستقیمی بین ارتفاع و حجم ندارند، بسیار کاربردی است.
FMU231 از یک خروجی استاندارد 4 تا 20 میلیآمپر دو سیمه استفاده میکند که اتصال آن به انواع PLC، DCS، رکوردرها و سیستمهای مانیتورینگ صنعتی را بسیار ساده میکند. همچنین رفتار خروجی در شرایط بروز خطا قابل تنظیم بوده و کاربر میتواند بسته به نیاز فرآیند، خروجی را روی 3.8 میلیآمپر، 22 میلیآمپر یا حفظ آخرین مقدار اندازهگیری (Hold Last Value) تنظیم کند. این قابلیت در سیستمهای کنترلی موجب تشخیص سریعتر خطاها و افزایش قابلیت اطمینان فرآیند میشود.
یکی دیگر از امکانات مهم این دستگاه، قابلیت تنظیم Damping از 0 تا 255 ثانیه است. این ویژگی باعث میشود نوسانات ناشی از تلاطم سطح مایعات یا تغییرات لحظهای سطح مواد جامد فیلتر شده و خروجی دستگاه پایدارتر باشد. در نتیجه، سیستم کنترل اطلاعات دقیقتر و قابل اعتمادتری دریافت میکند و از ارسال فرمانهای اشتباه جلوگیری میشود.
بدنه Prosonic T FMU231 از پلیمر مقاوم PBT تقویتشده با الیاف شیشه و با خاصیت Flame Retardant ساخته شده است که مقاومت مناسبی در برابر شرایط محیطی و ضربه دارد. سطح سنسور نیز از جنس PVDF انتخاب شده که در برابر بسیاری از مواد شیمیایی و محیطهای خورنده مقاومت بالایی از خود نشان میدهد. همچنین آببندی دستگاه با استفاده از EPDM انجام شده است تا عملکرد مطمئن آن در شرایط مختلف صنعتی تضمین شود.
از نظر شرایط فرآیندی، این تجهیز در محدوده دمای 40- تا 80+ درجه سانتیگراد و فشار 0.7 تا 3 بار مطلق قابل استفاده است. همچنین محدوده دمای محیط 20- تا 60+ درجه سانتیگراد و دمای انبارداری 40- تا 80+ درجه سانتیگراد برای آن در نظر گرفته شده است. برخورداری از درجه حفاظت IP67 برای بدنه و IP68 برای سنسور، امکان استفاده از دستگاه را در محیطهای صنعتی با رطوبت و گردوغبار بالا فراهم میکند.
شرکت Endress+Hauser برای دستیابی به بیشترین دقت اندازهگیری، توصیههای مشخصی برای نصب FMU231 ارائه کرده است. نصب سنسور باید بهگونهای انجام شود که در مسیر مستقیم ورود مواد قرار نگیرد و از نصب آن در مرکز مخزن نیز خودداری شود. همچنین سنسور باید کاملاً عمود بر سطح ماده نصب شود و موانعی مانند نردبان، لوله، همزن یا سایر تجهیزات داخل مخزن در محدوده انتشار امواج اولتراسونیک قرار نگیرند. در صورت استفاده از نازل، رعایت ابعاد توصیهشده برای قطر و طول نازل نیز اهمیت زیادی دارد تا از ایجاد پژواکهای ناخواسته جلوگیری شود.
یکی دیگر از ویژگیهای این سطحسنج، امکان نصب با اتصال فرآیندی G2 یا NPT 2 اینچ است که انعطافپذیری مناسبی در نصب ایجاد میکند. همچنین تجهیزات جانبی مانند فلنج آداپتور FAU70، براکت نصب و پایههای نگهدارنده برای شرایط مختلف نصب در دسترس هستند و میتوانند فرآیند نصب را سادهتر و ایمنتر کنند.
به دلیل ساختار فشرده، وزن حدود 1.6 کیلوگرم، نصب آسان و نیاز بسیار کم به سرویسهای دورهای، FMU231 در بسیاری از پروژههای جدید و همچنین برای جایگزینی تجهیزات قدیمی انتخاب مناسبی محسوب میشود. استفاده از فناوری اندازهگیری غیرتماسی باعث کاهش استهلاک و افزایش طول عمر دستگاه شده و هزینههای نگهداری را به میزان قابل توجهی کاهش میدهد.
اگر قصد خرید Endress+Hauser Prosonic T FMU231 را دارید، بهتر است پیش از انتخاب مدل، عواملی مانند نوع ماده، ارتفاع مخزن، شرایط نصب، دمای فرآیند، فشار، نوع اتصال فرآیندی و سیستم کنترل بررسی شوند تا مناسبترین کد سفارش انتخاب شود. فروشگاه دراک بهعنوان تأمینکننده تجهیزات ابزار دقیق، امکان تأمین مدلهای مختلف Prosonic T FMU231 را برای صنایع مختلف فراهم کرده است. در صورت موجود بودن کالا، ارسال به سراسر کشور انجام میشود و در صورت نیاز به تأمین تجهیزات از منابع خارجی نیز امکان پیگیری سفارش وجود دارد. همچنین با توجه به فعالیت فروشگاه دراک در بازار لالهزار تهران، کارشناسان این مجموعه آماده ارائه مشاوره تخصصی، بررسی مشخصات فنی و انتخاب مناسبترین مدل متناسب با نیاز پروژه هستند.
در مجموع، Endress+Hauser Prosonic T FMU231 با بهرهگیری از فناوری اندازهگیری اولتراسونیک، خروجی استاندارد 4 تا 20 میلیآمپر، محدوده اندازهگیری تا 7 متر برای مایعات، قابلیت اندازهگیری مواد جامد دانهای تا 3.5 متر، جبران خودکار تغییرات دما، درجه حفاظت بالا، بدنه مقاوم و نصب آسان، یکی از گزینههای قابل اعتماد برای اندازهگیری پیوسته سطح در صنایع مختلف به شمار میرود و میتواند عملکردی دقیق، پایدار و اقتصادی را در سیستمهای ابزار دقیق و اتوماسیون صنعتی ارائه دهد.
