در بسیاری از صنایع فرآیندی مانند نفت، گاز، پتروشیمی، نیروگاهها، صنایع غذایی، داروسازی و تصفیهخانههای آب و فاضلاب، انتقال دقیق سیگنالهای آنالوگ میان تجهیزات اندازهگیری و سیستم کنترل اهمیت بسیار زیادی دارد. کوچکترین نویز، اختلاف پتانسیل زمین یا تداخل الکترومغناطیسی میتواند باعث بروز خطا در اندازهگیری و عملکرد تجهیزات شود. به همین دلیل استفاده از تجهیزات ایزولاسیون سیگنال یا Active Barrier به یکی از الزامات طراحی سیستمهای ابزار دقیق تبدیل شده است.

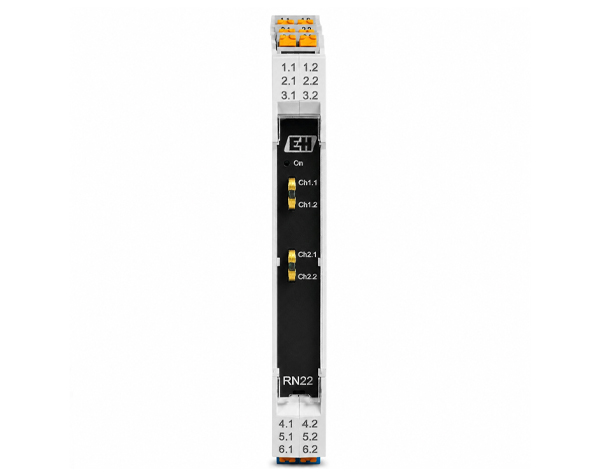

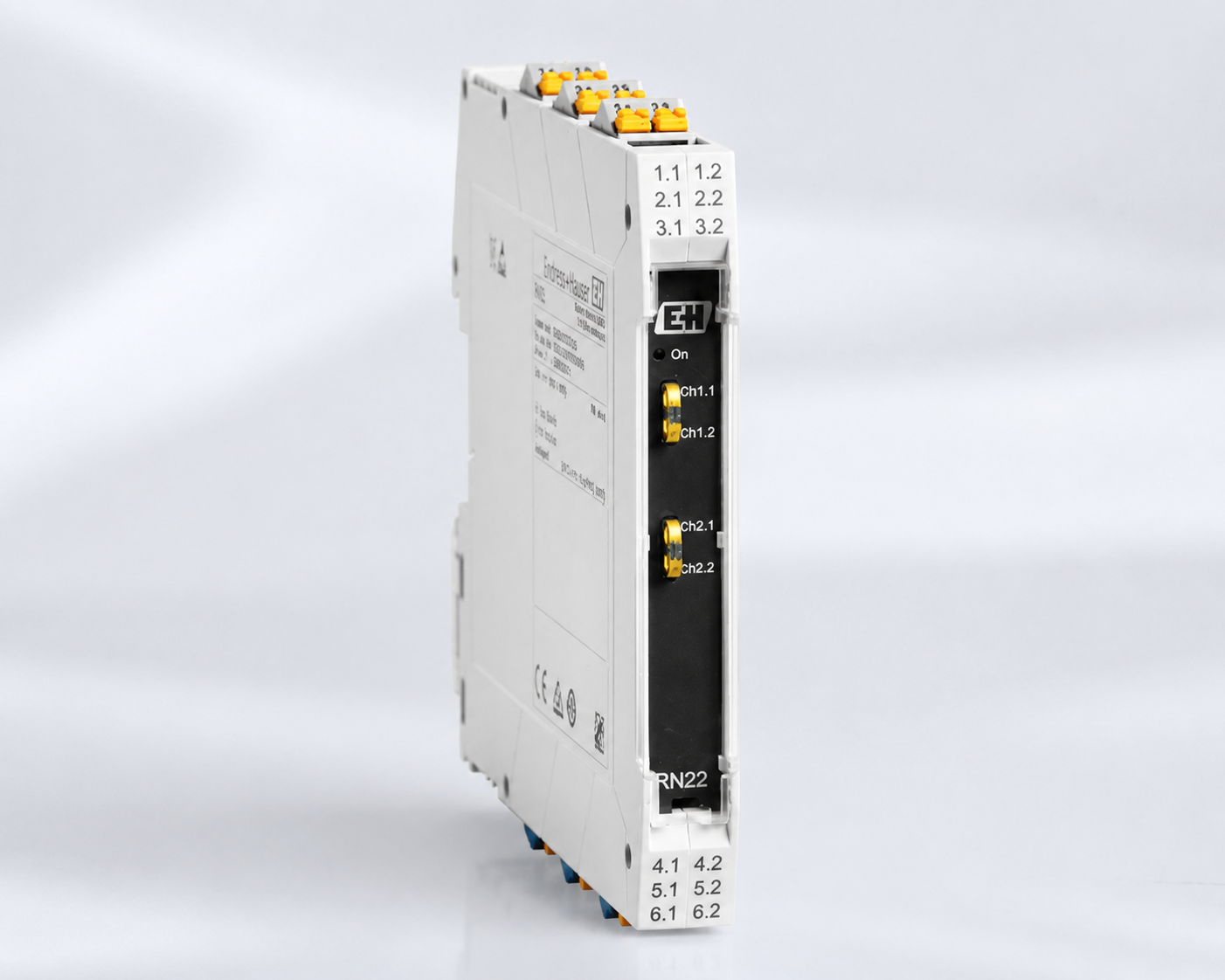

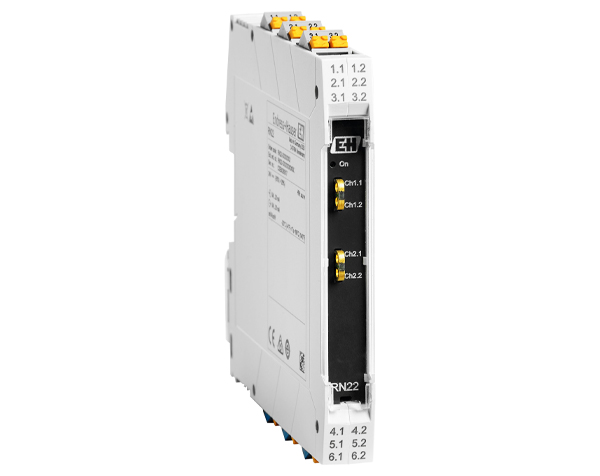

یکی از محصولات حرفهای و شناختهشده در این حوزه، RN22 Active Barrier از شرکت Endress+Hauser است. این تجهیز برای انتقال و ایزولهسازی گالوانیکی سیگنالهای 0/4 تا 20 میلیآمپر طراحی شده و علاوه بر پشتیبانی کامل از ارتباط HART، امکان استفاده در کاربردهای ایمنی تا سطح SIL2 و همچنین مناطق مستعد انفجار را نیز فراهم میکند. این محصول در نسخههای تک کاناله، دو کاناله و Signal Doubler عرضه میشود و برای استفاده در پروژههای صنعتی مدرن گزینهای قابل اعتماد محسوب میشود.
#image_title
یکی از مهمترین ویژگیهای RN22، ایزولاسیون کامل بین ورودی، خروجی و منبع تغذیه است. این موضوع باعث میشود حلقههای جریان از یکدیگر مستقل بوده و نویزهای ناشی از اختلاف ولتاژ زمین یا تجهیزات مجاور به سیستم کنترل منتقل نشوند. در بسیاری از پروژههای صنعتی، این ویژگی باعث افزایش دقت اندازهگیری، کاهش خرابی تجهیزات و افزایش پایداری سیستم کنترل میشود.
RN22 قادر است سیگنالهای استاندارد 4 تا 20 میلیآمپر را بدون ایجاد تغییر در مقدار اندازهگیری انتقال دهد. همچنین ارتباط دیجیتال HART نیز به صورت دوطرفه از داخل دستگاه عبور میکند؛ بنابراین اپراتور میتواند بدون جدا کردن ترانسمیتر از مدار، عملیات پیکربندی یا کالیبراسیون را توسط HART Communicator انجام دهد. وجود ترمینال اختصاصی HART روی پنل جلویی دستگاه نیز این فرآیند را بسیار سادهتر کرده است.
از نظر کاربرد، RN22 تنها یک ایزولاتور ساده نیست. این تجهیز میتواند نقشهای مختلفی را در سیستم ایفا کند. در سادهترین حالت به عنوان Active Barrier بین ترانسمیتر و PLC قرار میگیرد و سیگنال را با ایزولاسیون کامل منتقل میکند. در نسخه دو کاناله، دو حلقه جریان مستقل در یک بدنه بسیار باریک قرار گرفتهاند که موجب صرفهجویی قابل توجه در فضای تابلو میشود. همچنین نسخه Signal Doubler این امکان را فراهم میکند که یک سیگنال ورودی به دو خروجی مستقل تبدیل شود؛ به گونهای که خروجی اول از ارتباط HART پشتیبانی کرده و خروجی دوم تنها سیگنال آنالوگ 4 تا 20 میلیآمپر را منتقل میکند. این قابلیت برای پروژههایی که لازم است یک ترانسمیتر به طور همزمان به PLC و سیستم مانیتورینگ یا رکوردر متصل شود، بسیار کاربردی است.
RN22 از ترانسمیترهای دو سیمه و چهار سیمه پشتیبانی میکند و ورودی آن به صورت Active یا Passive قابل استفاده است. همچنین خروجی دستگاه نیز میتواند به صورت Active یا Passive عمل کند و نوع عملکرد به صورت خودکار با توجه به نحوه سیمبندی تشخیص داده میشود. این ویژگی باعث میشود نصب دستگاه سریعتر انجام شده و احتمال بروز خطای سیمبندی کاهش پیدا کند.
ولتاژ تغذیه ترانسمیتر حدود 17.5 ولت بوده و ولتاژ مدار باز آن حدود 24.5 ولت است. محدوده سیگنال ورودی و خروجی از صفر تا 22 میلیآمپر در نظر گرفته شده است تا شرایط Underrange و Overrange نیز پوشش داده شود، در حالی که محدوده عملکرد اصلی همان 0/4 تا 20 میلیآمپر استاندارد صنعتی است. این مشخصات باعث میشود دستگاه بتواند با طیف گستردهای از ترانسمیترهای صنعتی سازگار باشد.
از نظر دقت اندازهگیری نیز RN22 عملکرد بسیار مطلوبی دارد. خطای انتقال کمتر از 0.1 درصد مقدار Full Scale بوده و ضریب تغییرات دمایی نیز کمتر از 0.01 درصد در هر درجه کلوین است. همچنین زمان پاسخ دستگاه کمتر از یک میلیثانیه بوده که برای اغلب فرآیندهای صنعتی کاملاً مناسب است. این ویژگیها موجب میشوند سیگنال اندازهگیری بدون افت کیفیت و با حداکثر دقت به سیستم کنترل منتقل شود.
از لحاظ تغذیه، RN22 با ولتاژ استاندارد 24 ولت DC کار میکند و علاوه بر ترمینالهای معمولی، امکان تغذیه از طریق DIN Rail Bus Connector نیز وجود دارد. این قابلیت باعث کاهش حجم سیمکشی داخل تابلو و افزایش سرعت مونتاژ تجهیزات میشود. میزان مصرف توان نیز بسته به مدل تک کاناله، دو کاناله یا Signal Doubler متفاوت است اما در تمامی نسخهها مصرف انرژی پایین و راندمان بالا حفظ شده است.
نصب این تجهیز نیز بسیار ساده انجام میشود. RN22 روی ریل استاندارد DIN با عرض 35 میلیمتر نصب شده و بدون نیاز به ابزار خاص روی ریل قرار میگیرد. بدنه دستگاه تنها 12.5 میلیمتر عرض دارد که در تابلوهای پرتراکم یک مزیت مهم محسوب میشود. این طراحی فشرده اجازه میدهد تعداد زیادی ماژول در کمترین فضای ممکن نصب شوند. ابعاد کلی دستگاه برابر با 12.5×116×107.5 میلیمتر است و وزن آن نیز بسته به مدل بین حدود 105 تا 125 گرم متغیر است. بدنه پلیکربنات مقاوم و سازگار با استاندارد RoHS نیز دوام بالایی را در شرایط صنعتی تضمین میکند.
از نظر شرایط محیطی، RN22 برای محیطهای صنعتی طراحی شده است. این تجهیز در بازه دمایی منفی 40 تا مثبت 60 درجه سانتیگراد قابل استفاده بوده و تا دمای 80 درجه سانتیگراد نیز قابلیت نگهداری دارد. درجه حفاظت IP20، کلاس عایقی III، رطوبت مجاز 5 تا 95 درصد و ارتفاع نصب تا 2000 متر از دیگر مشخصات محیطی آن است. همچنین دستگاه در برابر لرزش و تداخلات الکترومغناطیسی مطابق استانداردهای IEC و NAMUR طراحی شده و در محیطهای صنعتی عملکرد پایداری ارائه میدهد.
در کاربردهای مرتبط با ایمنی، RN22 یکی از گزینههای ارزشمند بازار محسوب میشود. نسخههای دارای گواهینامه SIL مطابق استاندارد IEC 61508 امکان استفاده در سیستمهای ایمنی تا سطح SIL2 را فراهم میکنند. علاوه بر این، مدلهای مخصوص مناطق خطرناک قابلیت نصب تجهیزات در Ex Zone 0 و Ex Zone 20 را نیز فراهم کرده و برای پروژههای نفت، گاز و پتروشیمی بسیار مناسب هستند.
در پروژههایی که نیاز به ارتباط مداوم با تجهیزات HART وجود دارد، RN22 یک مزیت مهم نسبت به بسیاری از Active Barrierهای معمولی دارد. عبور کامل سیگنال HART باعث میشود عملیات تنظیم، عیبیابی و کالیبراسیون تجهیزات بدون نیاز به قطع فرآیند انجام شود. این موضوع هزینههای تعمیرات و زمان توقف خطوط تولید را به میزان قابل توجهی کاهش میدهد.
اگر قصد خرید تجهیزات ابزار دقیق Endress+Hauser را دارید، انتخاب تأمینکننده معتبر اهمیت زیادی دارد. فروشگاه دراک با تجربه در تأمین تجهیزات ابزار دقیق صنعتی، انواع محصولات Endress+Hauser از جمله Active Barrier، ترانسمیترها، تجهیزات اندازهگیری سطح، فشار، دما و دبی را برای پروژههای صنعتی ارائه میدهد. تهیه تجهیزات از مجموعهای تخصصی مانند فروشگاه دراک باعث میشود علاوه بر دریافت کالای اصلی، از خدمات مشاوره فنی، انتخاب صحیح مدل و پشتیبانی تخصصی نیز بهرهمند شوید.
در مجموع، RN22 یکی از کاملترین Active Barrierهای موجود در بازار محسوب میشود که با پشتیبانی از سیگنالهای 4 تا 20 میلیآمپر، ارتباط HART، ایزولاسیون گالوانیکی کامل، ابعاد فشرده، نصب آسان، دقت بالا، قابلیت استفاده در مناطق مستعد انفجار و پشتیبانی از استانداردهای ایمنی، پاسخگوی نیاز طیف گستردهای از پروژههای ابزار دقیق است. به همین دلیل این محصول در صنایع مختلف به عنوان یک راهکار مطمئن برای انتقال ایمن و دقیق سیگنال شناخته میشود و انتخاب آن میتواند موجب افزایش قابلیت اطمینان و کاهش هزینههای نگهداری سیستمهای اتوماسیون صنعتی شود.
