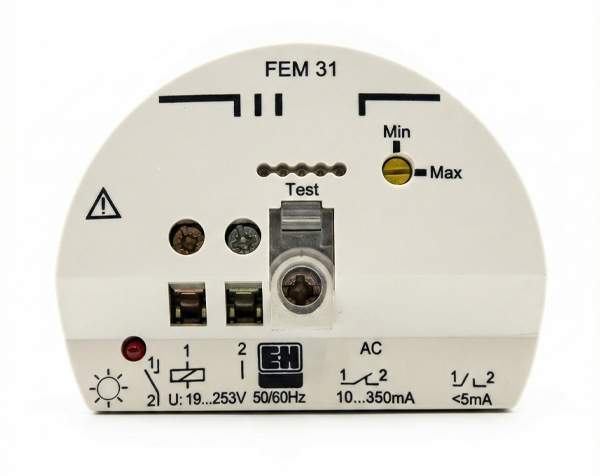

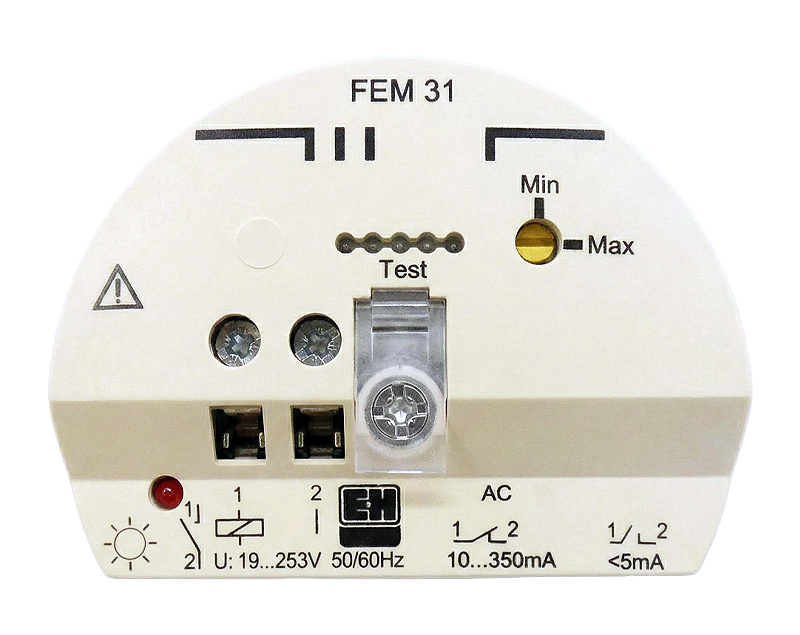

ماژول FEM31 یک اینسرت الکترونیکی دو سیمه با تغذیه جریان متناوب است، که بهطور اختصاصی برای سوئیچهای سطح لرزشی خانواده Soliphant شرکت Endress+Hauser طراحی شده و در مدلهایی مانند Soliphant FTM260، Soliphant FTM30، Soliphant FTM30D، Soliphant FTM31 و Soliphant FTM32 مورد استفاده قرار میگیرد. این ماژول در واقع هسته پردازش و سوئیچینگ سنسور به شمار میرود و وظیفه دارد تغییر وضعیت مکانیکی ناشی از ارتعاش چنگال لرزشی را به یک خروجی الکتریکی قابل استفاده در مدار قدرت تبدیل کند. درک عملکرد FEM31 بدون توجه به معماری خروجی آن ناقص خواهد بود، زیرا این کارت در رده خروجیهای نیمههادی AC مبتنی بر تریستور قرار میگیرد و برخلاف رلههای مکانیکی، فاقد کنتاکت متحرک است. استفاده از تریستور بهعنوان عنصر سوئیچینگ باعث افزایش طول عمر، حذف جرقه مکانیکی و بهبود قابلیت اطمینان در محیطهای صنعتی با سیکل سوئیچینگ بالا میشود. در این ساختار، بار بهصورت سری در مسیر مدار قرار میگیرد و کارت همانند یک کلید الکترونیکی کنترلشده عمل میکند که با دریافت سیگنال از مدار ارتعاشی سنسور، وضعیت هدایت یا قطع را تعیین مینماید.
از منظر الکتریکی، FEM31 با بازه تغذیه بسیار گسترده ۱۹ تا ۲۵۳ ولت AC در فرکانس ۵۰ یا ۶۰ هرتز کار میکند که آن را برای استفاده در شبکههای برق صنعتی در کشورهای مختلف بدون نیاز به تطبیق خاص مناسب میسازد. این گستره ولتاژ به مهندسان امکان میدهد بدون نگرانی از ناسازگاری منبع تغذیه، ماژول را در تابلوهای توزیع، خطوط تولید و سیستمهای مانیتورینگ سطح به کار گیرند. در حالت گذرا، کارت قادر است تا ۱.۵ آمپر جریان را به مدت حداکثر ۴۰ میلیثانیه تحمل کند که معادل توان لحظهای ۳۷۵ ولت-آمپر است و این ویژگی برای مقابله با جریانهای هجومی اولیه برخی بارهای القایی اهمیت دارد. در بهرهبرداری پیوسته، توان خروجی در ولتاژ ۲۵۳ ولت به ۸۷ ولت-آمپر محدود میشود که برای راهاندازی رلههای کمکی، کنتاکتورهای کوچک، لامپهای سیگنال و ورودی سیستمهای PLC کاملاً کافی است. توجه به این مرز توان مداوم در طراحی مدار ضروری است، زیرا تجاوز از آن میتواند منجر به افزایش تلفات حرارتی و کاهش عمر نیمههادی شود.
یکی از ویژگیهای مهم در خروجیهای نیمههادی AC، الزام به وجود حداقل بار است؛ FEM31 نیز از این قاعده مستثنی نیست. برای عملکرد پایدار تریستور، حداقل جریان عبوری باید در سطح مشخصی باقی بماند؛ بر همین اساس حداقل جریان مورد نیاز در ولتاژ ۲۵۳ ولت برابر ۱۰ میلیآمپر و در ۲۴ ولت برابر ۲۰ میلیآمپر تعریف شده است. اگر بار متصلشده کمتر از این مقدار جریان بکشد، احتمال عدم سوئیچ صحیح یا ناپایداری وجود دارد. از سوی دیگر، کارت در حالت آمادهبهکار نیز حدود ۳.۸ تا ۴ میلیآمپر جریان مصرف میکند که نشاندهنده عبور جریان دائم برای تغذیه مدار داخلی است. این موضوع از دیدگاه طراحی ایمنی اهمیت دارد، زیرا حتی در وضعیت قطع، مدار کاملاً بدون جریان نیست. افت ولتاژ روی کارت در حالت هدایت حداکثر ۱۲ ولت است؛ بنابراین در بارهای حساس به ولتاژ باید این افت در محاسبات لحاظ شود. همچنین وجود جریان نشتی تا حدود ۴ میلیآمپر در حالت قطع، ویژگی ذاتی خروجیهای تریستوری است. در کاربردهایی که بار یک رله مکانیکی است، جریان نگهدارنده رله باید بزرگتر از این مقدار باشد تا از باقی ماندن ناخواسته در وضعیت وصل جلوگیری شود. در صورت نیاز، استفاده از مقاومت موازی یا مدار اسنابر میتواند رفتار خروجی را پایدارتر کند.
از نظر عملکرد فرآیندی، FEM31 به کلید انتخاب حالت ایمن (Fail-safe) مجهز است که امکان تنظیم عملکرد در حالت حداقل (MIN) یا حداکثر (MAX) را فراهم میکند. این قابلیت به کاربر اجازه میدهد رفتار سیستم را بر اساس منطق ایمنی فرایند تنظیم کند؛ بهعنوان مثال در کاربرد حفاظت از سرریز، معمولاً حالت MAX انتخاب میشود تا در صورت قطع تغذیه یا بروز خطا، خروجی به وضعیت ایمن هدایت شود. وجود LED قرمز روی برد نیز نمایش بصری وضعیت سوئیچینگ را فراهم میکند و در عیبیابی میدانی بسیار کارآمد است، زیرا تکنسین میتواند بدون نیاز به ابزار اندازهگیری، وضعیت مدار را تشخیص دهد. از نظر دینامیک پاسخ، زمان واکنش هنگام پوشیده شدن چنگال توسط ماده حدود ۰.۵ تا ۰.۶ ثانیه و هنگام آزاد شدن حدود ۱.۴ تا ۱.۵ ثانیه است. این اختلاف زمانی ناشی از رفتار مکانیکی سیستم ارتعاشی و فیلترهای داخلی برای جلوگیری از سوئیچ کاذب است. در محیطهای دارای تلاطم یا لرزش مکانیکی شدید، این تاخیر کنترلی نقش مهمی در جلوگیری از آلارمهای نادرست ایفا میکند.
طراحی پلاگین و ماژولار FEM31 یکی از نقاط قوت کلیدی آن در بهرهبرداری صنعتی محسوب میشود. اینسرت الکترونیکی بهصورت کشویی در محفظه سنسور نصب میشود و در صورت خرابی، بدون نیاز به تعویض کل تجهیز یا کالیبراسیون مجدد قابل جایگزینی است. این ویژگی زمان توقف خط تولید را به حداقل میرساند و هزینه نگهداری را کاهش میدهد. از دیدگاه مفهومی، میتوان FEM31 را مشابه یک کلید هوشمند بینراهی در نظر گرفت که انرژی مورد نیاز خود را از مسیر بار تامین میکند و بدون نیاز به سیم نول مستقل، تنها با دو هادی در مدار عمل مینماید. این معماری دو سیمه ساده، سیمکشی را کاهش داده و نصب را در تابلوهای قدیمی یا پروژههای Retrofit آسانتر میکند. در مجموع، FEM31 یک راهکار پایدار، کماستهلاک و سازگار با استانداردهای صنعتی برای تبدیل سیگنال مکانیکی سنسورهای لرزشی به خروجی قدرت AC است که با رعایت الزامات بار و طراحی صحیح مدار، عملکردی مطمئن و بلندمدت ارائه میدهد.
