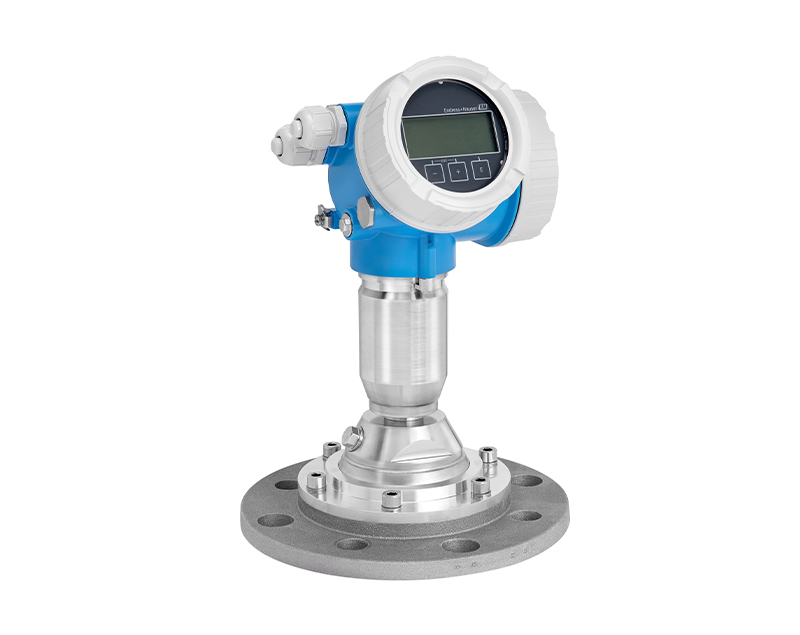

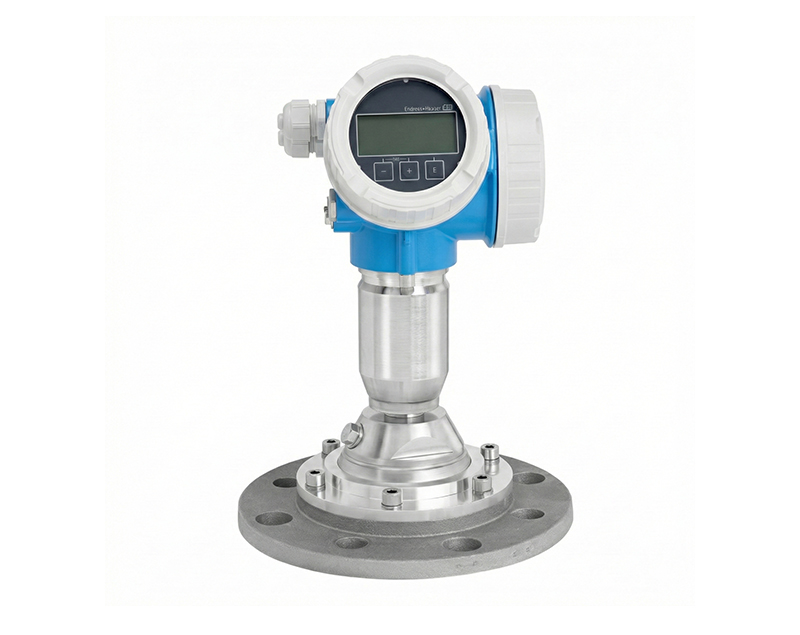

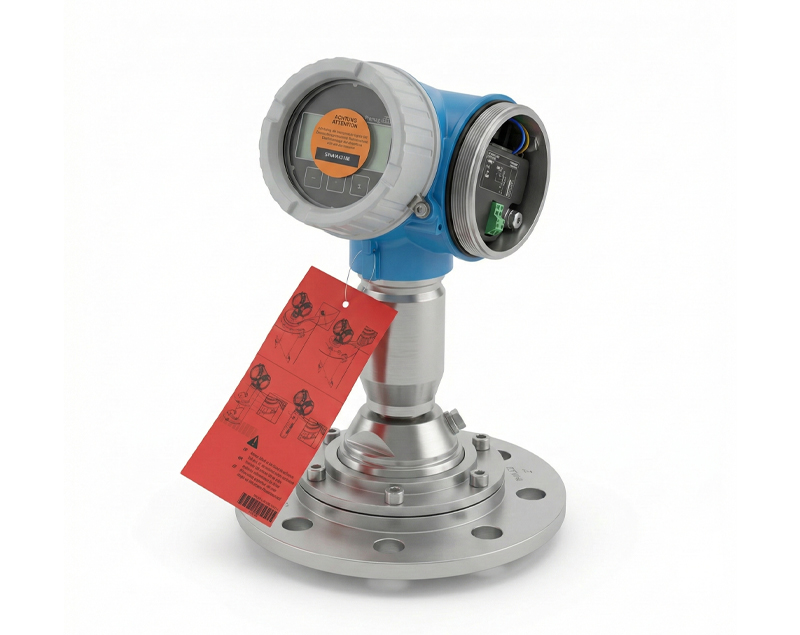

ترانسمیتر راداری Endress+Hauser Micropilot FMR67 یکی از تجهیزات تخصصی برای اندازهگیری پیوسته سطح مواد فله در فرآیندهای صنعتی است؛ تجهیزی که برای شرایطی طراحی شده است که اندازهگیری سطح با روشهای تماسی یا فناوریهای سادهتر ممکن است با محدودیتهایی مانند گردوغبار، بخار، تغییرات خواص مواد، تلاطم سطح یا وجود موانع داخلی در مخزن مواجه شود. این ترانسمیتر با استفاده از فناوری رادار فضای آزاد و اصل اندازهگیری FMCW، سطح مواد را بدون تماس مستقیم با محصول اندازهگیری میکند و میتواند در کاربردهایی مانند سیلوهای ذخیرهسازی، مخازن فرآیندی و تجهیزات نگهداری مواد جامد مورد استفاده قرار گیرد. همین ویژگی بدونتماس بودن، علاوه بر افزایش قابلیت اطمینان اندازهگیری، باعث میشود فرسایش مکانیکی یا آلودگی مستقیم بخش اندازهگیری به حداقل برسد و تجهیز بتواند در فرآیندهایی که شرایط فیزیکی ماده یا محیط کاری دشوار است، عملکرد پایدارتری داشته باشد.
یکی از مهمترین مزیتهای Micropilot FMR67، توانایی آن در اندازهگیری سطح مواد فله در فواصل طولانی است. بر اساس مشخصات ارائهشده برای این مدل، محدوده اندازهگیری میتواند تا ۱۲۵ متر برسد؛ موضوعی که این تجهیز را برای سیلوها و سازههای مرتفعی که فاصله بین محل نصب ترانسمیتر و سطح محصول زیاد است، به گزینهای قابل توجه تبدیل میکند. در چنین کاربردهایی، صرفاً داشتن برد زیاد کافی نیست و کیفیت پردازش سیگنال، تشخیص بازتاب واقعی از بازتابهای مزاحم و پایداری عملکرد در برابر شرایط متغیر فرآیند نیز اهمیت زیادی دارد. Micropilot FMR67 با تکیه بر فناوریهای پردازش سیگنال و قابلیت Multi-Echo Tracking میتواند بازتابهای مختلف دریافتشده از داخل مخزن را تحلیل کند و در تشخیص بازتاب مربوط به سطح واقعی محصول عملکرد مناسبی داشته باشد. این قابلیت بهویژه در سیلوهایی که تجهیزات داخلی، سازههای فلزی، ورودی و خروجی مواد یا سایر موانع میتوانند باعث ایجاد بازتابهای ناخواسته شوند، اهمیت پیدا میکند.
دقت اندازهگیری یکی دیگر از عوامل تعیینکننده در انتخاب یک ترانسمیتر سطح برای فرآیندهای صنعتی است. دقت اعلامشده برای Micropilot FMR67 برابر با ±3 میلیمتر است که در بسیاری از کاربردهای صنعتی میتواند امکان کنترل دقیقتر موجودی مواد و مدیریت بهتر فرآیند را فراهم کند. در کاربردهای ذخیرهسازی مواد فله، اندازهگیری سطح فقط برای نمایش مقدار موجودی انجام نمیشود، بلکه داده حاصل از آن ممکن است در تصمیمگیریهای عملیاتی مانند برنامهریزی تغذیه خط، جلوگیری از پرشدن بیش از حد سیلو، کنترل فرآیند انتقال مواد و مدیریت موجودی مورد استفاده قرار گیرد. بنابراین هرچه داده سطح پایدارتر و قابل اعتمادتر باشد، اپراتور و سیستم کنترل فرآیند میتوانند تصمیمهای دقیقتری اتخاذ کنند. این موضوع در صنایعی که حجم بالایی از مواد اولیه یا محصول نهایی در سیلوها نگهداری میشود، اهمیت اقتصادی و عملیاتی بیشتری پیدا میکند.
از نظر شرایط محیطی نیز Micropilot FMR67 برای استفاده در محیطهای صنعتی سخت طراحی شده است. محدوده دمای عملیاتی اعلامشده از منفی ۴۰ تا مثبت ۲۰۰ درجه سانتیگراد و محدوده فشار کاری از منفی ۱ تا مثبت ۱۶ بار، امکان استفاده از این ترانسمیتر را در طیف متنوعی از فرآیندهای صنعتی فراهم میکند. البته انتخاب دقیق تجهیز باید همیشه بر اساس شرایط واقعی فرآیند، دمای محصول، فشار مخزن، نوع اتصال، جنس قطعات در تماس با محیط و الزامات ایمنی انجام شود و صرفاً بر اساس حداکثر اعداد اسمی نباشد. بررسی این پارامترها پیش از خرید یا نصب میتواند از انتخاب نامناسب تجهیز جلوگیری کند و باعث شود ترانسمیتر در محدوده کاری مناسب خود مورد استفاده قرار گیرد.

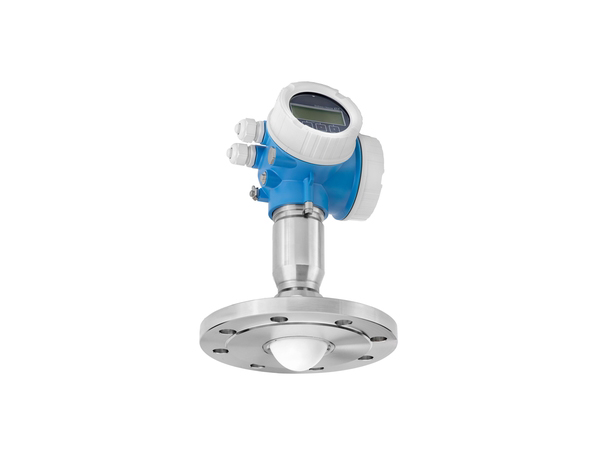

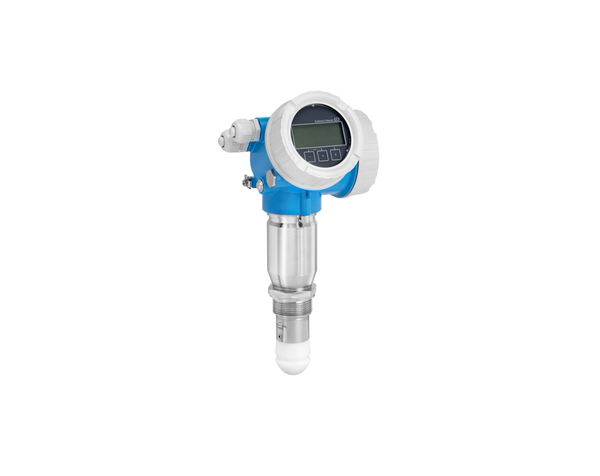

طراحی آنتن نیز در عملکرد یک رادار سطح اهمیت زیادی دارد. Micropilot FMR67 با آنتنهای PTFE در اندازههای ۵۰ و ۸۰ میلیمتر و امکان نصب Flush Mount، برای کاربردهایی طراحی شده است که شرایط نصب و هندسه مخزن نقش مهمی در کیفیت اندازهگیری دارند. نصب Flush Mount میتواند در کاربردهایی که بیرونزدگی آنتن از داخل فرآیند مطلوب نیست یا طراحی نازل و سیلو محدودیتهایی ایجاد میکند، مزیت داشته باشد. با این حال، حتی پیشرفتهترین ترانسمیتر راداری نیز برای دستیابی به بهترین نتیجه به نصب صحیح نیاز دارد. محل نصب، زاویه قرارگیری، فاصله از دیواره، وجود تجهیزات داخلی، مسیر ورود مواد و شکل سطح محصول باید در زمان طراحی و راهاندازی مورد توجه قرار گیرد. انتخاب مکان نامناسب برای نصب میتواند بازتابهای مزاحم ایجاد کند و باعث شود بخشی از مزیتهای فناوری راداری به دلیل شرایط مکانیکی نامناسب از بین برود.
یکی از نقاط قوت Micropilot FMR67، استفاده از قابلیتهای دیجیتال و تشخیصی برای سادهتر کردن عملیات راهاندازی و نگهداری است. ارتباط بلوتوث و امکان استفاده از اپلیکیشن SmartBlue به کاربر اجازه میدهد پارامترهای تجهیز را از طریق تلفن همراه یا تبلت تنظیم و بررسی کند. این قابلیت در محیطهای صنعتی میتواند بسیار کاربردی باشد، زیرا تکنسین لازم نیست برای هر تنظیم یا بررسی اولیه مستقیماً به محل نصب نمایشگر یا تابلو کنترل مراجعه کند. دسترسی سادهتر به اطلاعات تجهیز همچنین میتواند زمان لازم برای راهاندازی، عیبیابی و بررسی پارامترها را کاهش دهد. در محیطهایی که تعداد زیادی تجهیز ابزار دقیق نصب شده است، چنین قابلیتهایی میتوانند بخشی از فرآیند نگهداری را سادهتر و منظمتر کنند.
Heartbeat Technology نیز یکی از قابلیتهایی است که ارزش Micropilot FMR67 را فراتر از یک تجهیز صرفاً اندازهگیری افزایش میدهد. هدف از چنین فناوریهایی این است که وضعیت عملکرد تجهیز به شکل سیستماتیک پایش شود و اطلاعات تشخیصی لازم برای شناسایی خطاها یا بررسی وضعیت اندازهگیری در اختیار کاربر قرار گیرد. در یک کارخانه صنعتی، قابلیت تشخیص زودهنگام مشکل میتواند اهمیت زیادی داشته باشد، زیرا یک خطای کوچک در ابزار دقیق در صورت شناسایی نشدن ممکن است در ادامه باعث اختلال در کنترل فرآیند یا افزایش زمان توقف تعمیرات شود. ارائه اطلاعات تشخیصی و تأییدی میتواند به تیم تعمیرات کمک کند وضعیت تجهیز را بهتر ارزیابی کند و در زمان مناسب برای بررسی یا سرویس آن تصمیم بگیرد.
فناوری Multi-Echo Tracking نیز برای کاربردهای پیچیده اهمیت ویژهای دارد. در یک سیلوی صنعتی، سیگنال رادار ممکن است تنها از سطح واقعی ماده بازتاب نشود و بخشهایی از سیگنال به تجهیزات داخلی، دیوارهها، سازههای فلزی یا سایر موانع برخورد کند. اگر این بازتابها بهدرستی مدیریت نشوند، احتمال انتخاب یک Echo اشتباه افزایش پیدا میکند. الگوریتمهای پردازش سیگنال و قابلیت ردیابی چند بازتاب میتوانند در چنین شرایطی به تشخیص بهتر بازتاب مربوط به سطح واقعی کمک کنند. این ویژگی بهخصوص در سیلوهایی که هندسه داخلی پیچیده دارند یا هنگام پر و خالی شدن محصول شرایط سطح دائماً تغییر میکند، میتواند نقش مهمی در حفظ پایداری اندازهگیری داشته باشد.
در صنایع شیمیایی و پتروشیمی، استفاده از ترانسمیتر راداری برای اندازهگیری سطح مواد پودری، گرانولی و سایر مواد فله میتواند مزایای قابل توجهی داشته باشد. مواد شیمیایی ممکن است از نظر چگالی، اندازه ذرات، رفتار سطح و میزان ایجاد گردوغبار تفاوت زیادی داشته باشند و همین موضوع انتخاب فناوری اندازهگیری مناسب را مهم میکند. در صنایع معدنی و سیمان نیز موادی مانند سیمان، مواد معدنی، زغالسنگ و خاکستر معمولاً در شرایطی ذخیره میشوند که گردوغبار و تغییرات سطح محصول میتوانند اندازهگیری را دشوار کنند. استفاده از یک رادار بدون تماس در چنین کاربردهایی میتواند راهکاری مناسب برای دستیابی به اندازهگیری پیوسته و کاهش وابستگی به روشهای مکانیکی باشد.
در صنایع غذایی و دارویی نیز اندازهگیری سطح مواد اولیه و محصولات فله اهمیت زیادی دارد. در این حوزهها علاوه بر دقت، انتخاب صحیح طراحی تجهیز، مواد سازنده بخشهای مرتبط با فرآیند و رعایت الزامات بهداشتی و ایمنی اهمیت دارد. Micropilot FMR67 با طراحی راداری بدون تماس میتواند در برخی کاربردهای این صنایع مورد بررسی قرار گیرد، اما مانند هر تجهیز ابزار دقیق دیگری، انتخاب نهایی باید با توجه به مشخصات دقیق فرآیند و الزامات بهداشتی همان پروژه انجام شود. در صنایع کشاورزی و خوراک دام نیز اندازهگیری سطح دانهها، غلات و خوراک میتواند به مدیریت بهتر ذخیرهسازی و کنترل انتقال مواد کمک کند.
بحث ایمنی نیز در انتخاب تجهیزات ابزار دقیق صنعتی اهمیت بالایی دارد. بر اساس اطلاعات ارائهشده، Micropilot FMR67 میتواند با گواهیهایی مانند ATEX، IECEx و سطوح ایمنی SIL2/SIL3 در پیکربندیهای مربوطه عرضه شود. این گواهیها برای کاربردهایی که با محیطهای مستعد انفجار یا الزامات ایمنی فرآیند سروکار دارند، اهمیت ویژهای دارند. با این حال، وجود یک گواهی به تنهایی به معنای مناسب بودن هر پیکربندی برای هر پروژه نیست و کاربر باید دقیقاً بررسی کند که مدل، کد سفارش، نوع حفاظت، محدوده دما و سایر مشخصات تجهیز با الزامات منطقه نصب و استانداردهای پروژه مطابقت داشته باشد. این بررسی دقیق یکی از مهمترین بخشهای خرید تجهیزات ابزار دقیق حرفهای است.
در زمان نصب و راهاندازی نیز چند نکته عملی باید مورد توجه قرار گیرد. جهتدهی صحیح آنتن، انتخاب محل نصب مناسب و جلوگیری از قرار گرفتن مسیر رادار در معرض موانع غیرضروری، از عوامل مؤثر بر کیفیت سیگنال هستند. در صورت استفاده از ارتباط HART، انتخاب کابل و اجرای صحیح شیلدینگ نیز اهمیت دارد. همچنین در محیطهای صنعتی که احتمال نوسانات الکتریکی یا اضافهولتاژ وجود دارد، استفاده از حفاظت مناسب میتواند به افزایش قابلیت اطمینان سیستم کمک کند. پس از نصب نیز بهتر است تنظیمات تجهیز بر اساس شرایط واقعی فرآیند بررسی شود و عملکرد اندازهگیری با شرایط عملیاتی مخزن تطبیق داده شود. یک راهاندازی دقیق میتواند از بسیاری از خطاهایی که در ظاهر به خرابی ترانسمیتر نسبت داده میشوند اما در واقع ناشی از نصب یا تنظیمات نامناسب هستند، جلوگیری کند.
از منظر نگهداری، مزیت اصلی یک ترانسمیتر راداری پیشرفته فقط این نیست که سطح را اندازهگیری کند، بلکه باید بتواند اطلاعاتی در اختیار تیم فنی قرار دهد که بررسی وضعیت تجهیز را سادهتر کند. قابلیتهای تشخیصی، ارتباط دیجیتال، دسترسی از طریق SmartBlue و فناوری Heartbeat Technology میتوانند در ایجاد یک رویکرد منظمتر برای نگهداری تجهیزات ابزار دقیق مؤثر باشند. کاهش نیاز به بازدیدهای غیرضروری، شناسایی سریعتر خطاها و دسترسی بهتر به پارامترهای تجهیز میتواند در بلندمدت هزینههای نگهداری را کاهش دهد؛ البته میزان این صرفهجویی به ساختار کارخانه، تعداد تجهیزات، برنامه تعمیرات و نحوه مدیریت نگهداری بستگی دارد.
برای خرید Micropilot FMR67 نیز توجه به کد سفارش اهمیت زیادی دارد، زیرا یک نام تجاری یا مدل به تنهایی تمام مشخصات فنی تجهیز را مشخص نمیکند. نوع آنتن، اتصال فرآیندی، خروجیها، ارتباطات، تأییدیهها، جنس قطعات، محدوده دما و سایر گزینههای سفارش باید متناسب با پروژه انتخاب شوند. در فروشگاه دراک، بررسی مشخصات فنی و تطبیق دقیق مدل مورد نیاز با شرایط فرآیند میتواند بخش مهمی از فرآیند انتخاب این تجهیز باشد. برای تجهیزات ابزار دقیق تخصصی، صرفاً مقایسه قیمت کافی نیست؛ اطمینان از اصالت محصول، تطابق کد سفارش با نیاز پروژه و دسترسی به اطلاعات فنی معتبر، عواملی هستند که در تصمیم خرید اهمیت بیشتری پیدا میکنند.
در نهایت، Micropilot FMR67 را میتوان یک راهکار راداری پیشرفته برای اندازهگیری سطح مواد فله دانست که ترکیبی از اندازهگیری بدون تماس، برد بالا، دقت مناسب، قابلیتهای تشخیصی و فناوریهای پردازش سیگنال را در اختیار کاربر قرار میدهد. محدوده اندازهگیری تا ۱۲۵ متر، دقت ±3 میلیمتر، قابلیت کار در بازه دمایی گسترده، طراحی آنتن PTFE، پشتیبانی از فناوریهایی مانند Multi-Echo Tracking و Heartbeat Technology و امکان تنظیم و پایش از طریق SmartBlue، این تجهیز را برای طیف وسیعی از کاربردهای صنعتی قابل توجه میکند. با این حال، بهترین عملکرد زمانی حاصل میشود که انتخاب مدل، کد سفارش، محل نصب، شرایط فرآیند و تنظیمات راهاندازی همگی به شکل مهندسیشده بررسی شوند. بنابراین اگر هدف، ایجاد یک سیستم اندازهگیری سطح پایدار، دقیق و قابل اعتماد برای سیلو یا مخزن مواد فله است، بررسی فنی Micropilot FMR67 میتواند یکی از گزینههای جدی در مرحله انتخاب تجهیزات باشد و استفاده صحیح از قابلیتهای آن نیز میتواند به بهبود کنترل فرآیند، مدیریت موجودی، افزایش اطمینان عملیاتی و کاهش هزینههای نگهداری کمک کند.
