در بسیاری از صنایع، اندازهگیری دقیق سطح مایعات فقط یک عدد ساده روی نمایشگر نیست؛ بلکه بخشی حیاتی از کنترل فرآیند، مدیریت موجودی، ایمنی عملیاتی و حتی محاسبات مالی است. در صنایعی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، آب و فاضلاب و برخی فرآیندهای غذایی، کوچکترین خطا در اندازهگیری سطح میتواند باعث تصمیمگیری نادرست، اتلاف محصول، توقف تولید یا حتی ایجاد خطرات ایمنی شود. به همین دلیل استفاده از تجهیزات دقیق، قابل اعتماد و استاندارد در این حوزه اهمیت زیادی دارد.

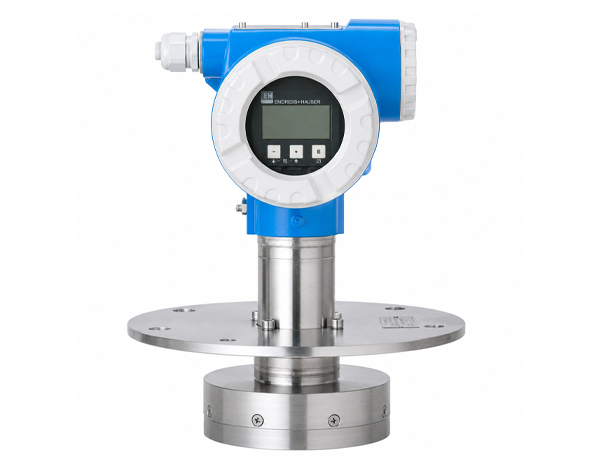

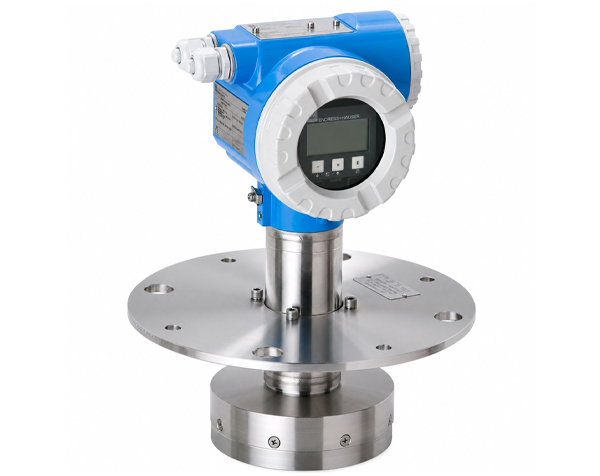

ترانسمیتر سطح راداری Endress+Hauser Micropilot S FMR532 یکی از تجهیزات حرفهای و پیشرفته برای اندازهگیری مستمر سطح مایعات در مخازن صنعتی است. این تجهیز با استفاده از فناوری راداری غیرتماسی و اصل اندازهگیری زمان پرواز، یا همان Time of Flight، سطح مایع را بدون تماس مستقیم با محصول اندازهگیری میکند. همین ویژگی باعث میشود FMR532 برای محیطهایی که شرایط عملیاتی دشوار، بخارات، تغییرات دما، فشار یا محدودیتهای مکانیکی وجود دارد، انتخابی مطمئن و صنعتی باشد.
عملکرد Micropilot S FMR532 چگونه است؟
اساس کار این ترانسمیتر بر ارسال و دریافت پالسهای راداری است. آنتن دستگاه پالسهایی را به سمت سطح مایع ارسال میکند. این پالسها پس از برخورد با سطح محصول بازتاب میشوند و دوباره به آنتن بازمیگردند. دستگاه با محاسبه زمان رفت و برگشت این سیگنالها، فاصله میان آنتن و سطح مایع را تعیین میکند. سپس با در نظر گرفتن نقطه مرجع یا کالیبراسیون خالی مخزن، مقدار سطح واقعی مایع محاسبه و به سیستم کنترل ارسال میشود.
مزیت مهم این روش، غیرتماسی بودن اندازهگیری است. در نتیجه سنسور با محصول در تماس مستقیم قرار نمیگیرد و مشکلاتی مانند خوردگی، چسبندگی، رسوبگذاری یا سایش مکانیکی کمتر بر عملکرد آن اثر میگذارد. این موضوع بهویژه در مخازنی که حاوی مواد نفتی، شیمیایی یا مایعات حساس هستند اهمیت زیادی دارد.
طراحی آنتن تخت برای چاه آرام

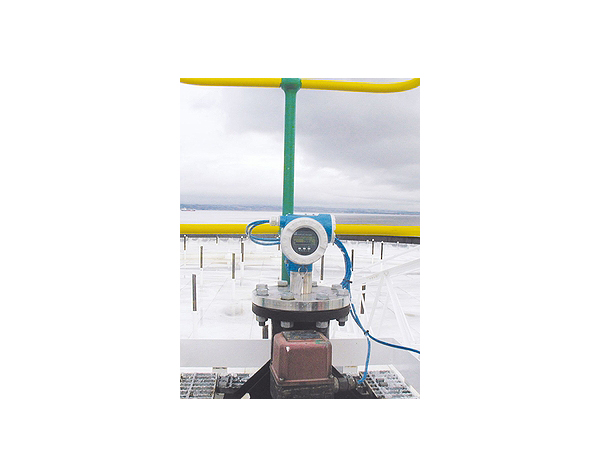

یکی از ویژگیهای مهم مدل FMR532 استفاده از آنتن تخت است. این نوع آنتن بهطور ویژه برای کاربردهای مرتبط با چاه آرام یا Still Well طراحی شده است. در بسیاری از مخازن صنعتی، مخصوصاً مخازن ذخیرهسازی بزرگ، استفاده از چاه آرام به پایداری اندازهگیری کمک میکند. چاه آرام باعث کاهش اثر تلاطم سطح، کف، موج و آشفتگیهای سطحی میشود و شرایط مناسبتری برای اندازهگیری دقیق فراهم میکند.
آنتن تخت FMR532 با الگوی راداری مناسب خود میتواند تغییرات قطر داخلی چاه، ناهماهنگیهای ساختاری و حتی لایههایی از مواد چسبیده به دیواره را تا حد زیادی جبران کند. این موضوع باعث میشود اندازهگیری در شرایطی که ساختار داخلی چاه کاملاً یکنواخت نیست نیز پایدار و قابل اعتماد باقی بماند.
از طرف دیگر، طراحی این آنتن امکان نصب مستقیم روی چاههای مخروطی را نیز فراهم میکند. در بسیاری از پروژهها، این ویژگی میتواند نیاز به تغییرات مکانیکی، اصلاحات اضافی یا هزینههای نصب را کاهش دهد.
دقت بالا برای کاربردهای حساس
یکی از دلایل اصلی محبوبیت تجهیزات سطح راداری اندرس هاوزر، دقت بالای آنها در شرایط صنعتی است. Micropilot S FMR532 نیز در همین دسته قرار میگیرد و برای کاربردهایی طراحی شده که دقت اندازهگیری اهمیت ویژهای دارد. در شرایط مناسب، این تجهیز میتواند دقتی در حدود کمتر از یک میلیمتر ارائه دهد. چنین دقتی برای کاربردهایی مانند کنترل موجودی مخازن، انتقال مالی، پایش ذخایر و مدیریت مواد ارزشمند بسیار مهم است.
در صنایعی مانند نفت و گاز، اندازهگیری سطح فقط برای کنترل فرآیند استفاده نمیشود؛ بلکه گاهی مبنای محاسبه حجم محصول و معاملات تجاری است. به همین دلیل برخی نسخههای این دستگاه برای کاربردهای Custody Transfer یا انتقال مالی طراحی شدهاند و میتوانند با الزامات استانداردهایی مانند OIML R85 و API 3.1B سازگار باشند.
فناوری پردازش سیگنال PulseMaster
در مخازن صنعتی، همیشه سیگنال بازتابی از سطح مایع تنها سیگنال موجود نیست. دیواره مخزن، درزهای جوش، نازلها، موانع داخلی، لولهها و تجهیزات جانبی میتوانند بازتابهای مزاحم ایجاد کنند. اگر دستگاه نتواند سیگنال اصلی را از بازتابهای مزاحم تشخیص دهد، اندازهگیری ناپایدار یا اشتباه خواهد شد.
در FMR532 از فناوری پردازش سیگنال پیشرفته PulseMaster® استفاده شده است. این فناوری به دستگاه کمک میکند بازتاب واقعی سطح محصول را با دقت بیشتری شناسایی کند و سیگنالهای مزاحم را حذف یا بیاثر سازد. نتیجه این پردازش، اندازهگیری پایدارتر، اطمینان بیشتر در شرایط چالشی و کاهش خطاهای ناشی از ساختار داخلی مخزن است.
مناسب برای مایعات مختلف صنعتی
ترانسمیتر سطح راداری Micropilot S FMR532 برای اندازهگیری سطح طیف وسیعی از مایعات قابل استفاده است. این دستگاه برای مایعاتی با ثابت دیالکتریک مناسب، از جمله فرآوردههای نفتی، بنزین، نفت خام، حلالها و بسیاری از مایعات شیمیایی کاربرد دارد. بسته به نوع آنتن، شرایط نصب و ویژگیهای محیطی، محدوده اندازهگیری آن میتواند تا حدود 38 متر نیز برسد.
این ویژگی باعث میشود FMR532 برای مخازن ذخیرهسازی بزرگ، مخازن فرآیندی و کاربردهایی که نیاز به اندازهگیری مستمر و مطمئن دارند، گزینهای ارزشمند باشد.
ارتباط HART و یکپارچهسازی با سیستمهای صنعتی
یکی دیگر از مزایای مهم این تجهیز، پشتیبانی از پروتکل ارتباطی HART است. از طریق HART، دستگاه میتواند اطلاعات اندازهگیری، وضعیت عملکرد، پارامترهای تنظیمی و دادههای عیبیابی را به سیستمهای کنترل یا نرمافزارهای مدیریت تجهیزات منتقل کند.
همچنین امکان استفاده از نرمافزارهایی مانند FieldCare و فناوری FDT/DTM باعث میشود راهاندازی، تنظیمات، مستندسازی و نگهداری دستگاه سادهتر و حرفهایتر انجام شود. این موضوع برای تیمهای تعمیرات، ابزار دقیق و بهرهبرداری اهمیت زیادی دارد؛ زیرا میتوانند وضعیت تجهیز را بهتر بررسی کنند و در صورت نیاز، تنظیمات لازم را با دقت بیشتری انجام دهند.
ساختار مقاوم برای محیطهای سخت صنعتی
محیطهای صنعتی همیشه شرایط ایدهآل ندارند. دمای متغیر، گردوغبار، رطوبت، ارتعاش، بخارات شیمیایی و شرایط نصب در فضای باز میتوانند روی عملکرد تجهیزات تأثیر بگذارند. FMR532 با طراحی صنعتی و درجه حفاظت مناسب، برای استفاده در چنین محیطهایی ساخته شده است.
درجه حفاظت IP65/68 نشان میدهد که بدنه دستگاه در برابر نفوذ گردوغبار و آب مقاومت بالایی دارد. همچنین گزینههایی مانند محافظت در برابر اضافهولتاژ، جداسازی گالوانیکی و نسخههای مناسب مناطق خطرناک، ایمنی و قابلیت اطمینان دستگاه را در پروژههای حساس افزایش میدهد.
کاربردهای Micropilot S FMR532
این ترانسمیتر در صنایع مختلف قابل استفاده است، اما بیشترین کاربرد آن در پروژههایی است که دقت، پایداری و قابلیت اعتماد اهمیت بالایی دارد.
در صنعت نفت و گاز، FMR532 برای اندازهگیری سطح در مخازن ذخیرهسازی نفت خام، فرآوردههای نفتی و سوختها استفاده میشود. در صنایع شیمیایی، این تجهیز برای کنترل سطح مایعات در مخازن فرآیندی و ذخیرهسازی کاربرد دارد. در تصفیهخانهها و واحدهای آب و فاضلاب نیز میتوان از آن برای پایش سطح مخازن استفاده کرد. در برخی فرآیندهای غذایی و نوشیدنی نیز، در صورت تطابق شرایط فرآیندی و نصب، این تجهیز میتواند برای اندازهگیری سطح مایعات به کار رود.
نگهداری آسان و کاهش توقفات
به دلیل غیرتماسی بودن اندازهگیری، Micropilot S FMR532 نسبت به بسیاری از روشهای مکانیکی یا تماسی نیاز کمتری به سرویس و نگهداری دارد. با این حال، در برخی محیطها که بخارات سنگین، رسوبات یا مواد چسبنده وجود دارد، بررسی و تمیزکاری دورهای آنتن میتواند به حفظ کیفیت اندازهگیری کمک کند.
استفاده از لوازم جانبی مانند پوشش محافظ در برابر شرایط جوی، تجهیزات نصب مناسب و نازلهای مخصوص نیز میتواند عمر مفید دستگاه و دقت عملکرد آن را افزایش دهد.
خرید و تأمین Micropilot S FMR532 از فروشگاه دراک
برای انتخاب و خرید تجهیزاتی مانند ترانسمیتر سطح راداری اندرس هاوزر، فقط دانستن مدل دستگاه کافی نیست. شرایط مخزن، نوع سیال، دمای فرآیند، فشار، نوع نصب، وجود چاه آرام، محدوده اندازهگیری، استانداردهای مورد نیاز و نوع خروجی ارتباطی همگی باید بررسی شوند. انتخاب اشتباه میتواند باعث کاهش دقت، ناسازگاری با فرآیند یا افزایش هزینههای نصب و راهاندازی شود.
فروشگاه دراک به عنوان تأمینکننده تجهیزات ابزار دقیق در تهران، محدوده لالهزار، امکان بررسی، مشاوره و تأمین تجهیزات صنعتی از جمله محصولات Endress+Hauser را برای صنایع مختلف فراهم میکند. اگر برای پروژه خود به ترانسمیتر سطح راداری، تجهیزات اندازهگیری سطح، فشار، دما، فلو یا آنالایزرهای صنعتی نیاز دارید، فروشگاه دراک میتواند در انتخاب فنی و تأمین محصول مناسب به شما کمک کند.
جمعبندی
ترانسمیتر سطح راداری Endress+Hauser Micropilot S FMR532 یک راهکار دقیق، پایدار و صنعتی برای اندازهگیری مستمر سطح مایعات در مخازن است. استفاده از فناوری راداری غیرتماسی، آنتن تخت مناسب چاه آرام، پردازش سیگنال پیشرفته، دقت بالا، ارتباط HART و سازگاری با کاربردهای حساس، این تجهیز را به گزینهای قابل اعتماد برای صنایع نفت و گاز، شیمیایی، ذخیرهسازی و فرآیندهای صنعتی تبدیل میکند. اگر دقت اندازهگیری، کاهش خطا، ایمنی فرآیند و مدیریت بهتر موجودی برای شما اهمیت دارد، FMR532 میتواند یکی از گزینههای حرفهای و قابل بررسی در پروژههای ابزار دقیق باشد.
