در سیستمهای ابزار دقیق و اتوماسیون صنعتی، تأمین انرژی پایدار و بدون نویز برای سنسورها و ترانسمیترها از اهمیت بسیار بالایی برخوردار است. هرگونه نوسان ولتاژ، تداخل الکترومغناطیسی یا افت کیفیت منبع تغذیه میتواند موجب ایجاد خطا در اندازهگیری، اختلال در ارتباطات کنترلی و حتی آسیب به تجهیزات حساس شود. به همین دلیل استفاده از منابع تغذیه تخصصی و ایزوله در بسیاری از صنایع به یک الزام تبدیل شده است. منبع تغذیه ترانسمیتر RNS221 از شرکت Endress+Hauser با هدف تأمین برق مطمئن برای تجهیزات میدانی طراحی شده و یکی از گزینههای قابل اعتماد برای کاربردهای صنعتی محسوب میشود.
RNS221 یک منبع تغذیه دو کاناله است که برای تغذیه همزمان دو سنسور یا ترانسمیتر دو سیمه مورد استفاده قرار میگیرد. این تجهیز علاوه بر تأمین ولتاژ مورد نیاز تجهیزات، نقش مهمی در ایزولهسازی مدارها و افزایش پایداری سیگنالهای اندازهگیری ایفا میکند. طراحی صنعتی، قابلیت نصب روی ریل DIN و سازگاری با طیف گستردهای از سیستمهای کنترلی باعث شده است که این محصول در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع شیمیایی، دارویی و غذایی کاربرد گستردهای داشته باشد.
یکی از مهمترین ویژگیهای RNS221 بهرهمندی از ایزولاسیون گالوانیکی کامل میان مدارهای ورودی، خروجی و تغذیه است. این ویژگی از انتقال نویز و تداخلات الکترومغناطیسی جلوگیری کرده و موجب افزایش دقت اندازهگیری در تجهیزات ابزار دقیق میشود. همچنین جداسازی الکتریکی کامل مدارها از تجهیزات پاییندست در برابر نوسانات و خطاهای الکتریکی محافظت کرده و ایمنی کلی سیستم را افزایش میدهد.
این دستگاه دارای دو خروجی مستقل با ولتاژ نامی 24 ولت DC است و هر کانال قادر است تا 30 میلیآمپر جریان را در اختیار ترانسمیترهای متصل قرار دهد. طراحی دو کاناله دستگاه امکان کاهش تعداد تجهیزات مورد نیاز در تابلوهای کنترل را فراهم کرده و باعث صرفهجویی در هزینههای نصب و بهرهبرداری میشود. علاوه بر این، هر دو کانال بهصورت دائمی در برابر اتصال کوتاه محافظت شدهاند تا از آسیب دیدن تجهیزات در شرایط غیرعادی جلوگیری شود.
پشتیبانی از پروتکل ارتباطی HART® یکی دیگر از مزیتهای مهم RNS221 به شمار میرود. وجود مقاومت داخلی 250 اهم در هر خروجی امکان برقراری ارتباط با ترانسمیترهای هوشمند را فراهم میکند و به کارشناسان ابزار دقیق اجازه میدهد عملیات پیکربندی، کالیبراسیون، مانیتورینگ و عیبیابی تجهیزات را بدون نیاز به تجهیزات جانبی اضافی انجام دهند. این قابلیت بهویژه در پروژههایی که نیاز به دسترسی سریع به اطلاعات تجهیزات میدانی وجود دارد، ارزش بالایی ایجاد میکند.

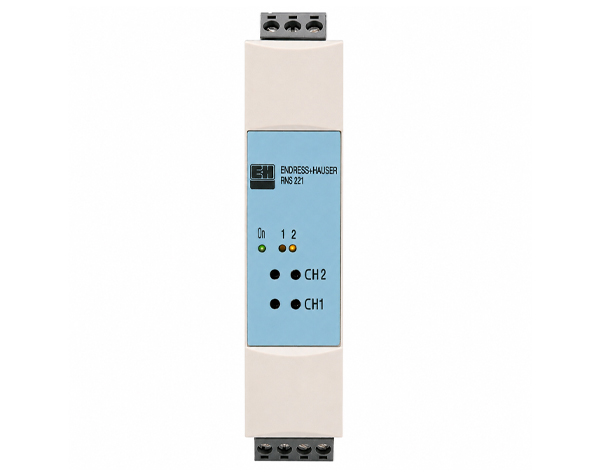

برای سهولت در بهرهبرداری، روی پنل جلویی دستگاه سه نشانگر LED تعبیه شده است. یک LED سبز وضعیت تغذیه اصلی دستگاه را نمایش میدهد و دو LED زرد نیز وضعیت عملکرد هر یک از خروجیها را نشان میدهند. این طراحی ساده امکان بررسی سریع وضعیت عملکرد دستگاه را در محیطهای صنعتی فراهم میکند.
از نظر مشخصات فنی، RNS221 دارای ولتاژ خروجی 24 ولت DC با تلرانس ±10 درصد است و جریان اتصال کوتاه آن به 38 میلیآمپر محدود میشود. ریپل خروجی کمتر از 100 میلیولت بوده که نقش مهمی در حفظ کیفیت سیگنالهای اندازهگیری دارد. این تجهیز با مصرف توان کمتر از 5 وات، بازدهی مناسبی ارائه میدهد و میتواند با ولتاژهای ورودی در محدوده 20 تا 250 ولت AC/DC و فرکانس 50 تا 60 هرتز کار کند.
طراحی فشرده دستگاه با ابعاد تقریبی 110×22.5×112 میلیمتر و وزن حدود 140 گرم موجب شده فضای بسیار کمی را در تابلوهای کنترل اشغال کند. همچنین نصب آن روی ریل استاندارد DIN مطابق استاندارد IEC 60715 به سرعت و بدون پیچیدگی انجام میشود. این ویژگی در پروژههایی که محدودیت فضا وجود دارد، اهمیت ویژهای پیدا میکند.
RNS221 برای استفاده در شرایط صنعتی سخت طراحی شده و در بازه دمایی 20- تا 60+ درجه سانتیگراد عملکرد مطمئنی ارائه میدهد. همچنین امکان نگهداری دستگاه در دمای 30- تا 70+ درجه سانتیگراد وجود دارد. درجه حفاظت IP20، ارتفاع مجاز نصب تا 2000 متر از سطح دریا و رعایت استانداردهای EMC و ایمنی الکتریکی، این محصول را به گزینهای قابل اعتماد برای پروژههای صنعتی تبدیل کرده است.
در صنایع نفت، گاز و پتروشیمی که تعداد زیادی ترانسمیتر فشار، دما، سطح و دبی در فرآیندها مورد استفاده قرار میگیرند، RNS221 نقش مهمی در تأمین انرژی پایدار و تضمین کیفیت سیگنالهای اندازهگیری ایفا میکند. در صنایع آب و فاضلاب نیز این تجهیز به دلیل مقاومت بالا در برابر نویز و پایداری عملکرد، برای سیستمهای کنترل سطح، فشار و دبی انتخاب مناسبی به شمار میرود. همچنین در صنایع دارویی، غذایی و شیمیایی که دقت اندازهگیری و قابلیت اطمینان تجهیزات اهمیت حیاتی دارد، استفاده از این منبع تغذیه میتواند موجب افزایش کیفیت فرآیندها و کاهش خطاهای عملیاتی شود.
از دیگر مزایای این محصول میتوان به عدم نیاز به نگهداری دورهای، قابلیت اطمینان بالا، حفاظت در برابر اتصال کوتاه، پشتیبانی از ارتباط HART®، طراحی باریک و سازگاری با محدوده وسیع ولتاژ ورودی اشاره کرد. این ویژگیها باعث شدهاند RNS221 نسبت به بسیاری از منابع تغذیه متداول عملکرد بهتری در محیطهای صنعتی ارائه دهد.
این دستگاه مطابق با استانداردهای بینالمللی IEC 61010-1 و IEC 61326 طراحی شده و دارای تأییدیههای CE، UL و Germanischer Lloyd (GL) است. رعایت این استانداردها تضمین میکند که محصول در شرایط سخت صنعتی نیز از نظر ایمنی و عملکرد در سطح بالایی قرار داشته باشد.
در مجموع، منبع تغذیه ترانسمیتر Endress+Hauser RNS221 یک راهکار حرفهای برای تأمین انرژی سنسورها و ترانسمیترهای صنعتی محسوب میشود. ترکیب ایزولاسیون گالوانیکی کامل، خروجیهای پایدار 24 ولت، حفاظت در برابر اتصال کوتاه، پشتیبانی از ارتباط HART® و نصب آسان روی ریل DIN، این محصول را به انتخابی ایدهآل برای پروژههای ابزار دقیق و اتوماسیون صنعتی تبدیل کرده است.
