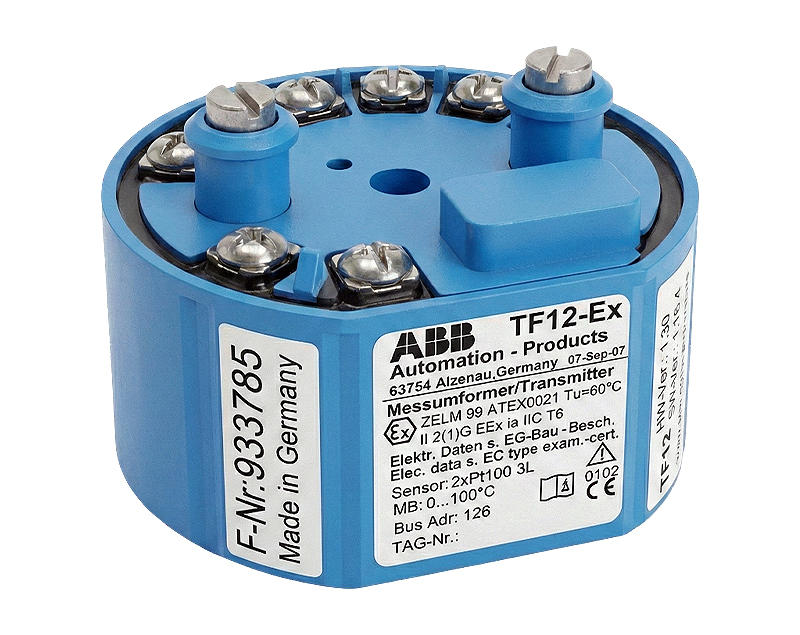

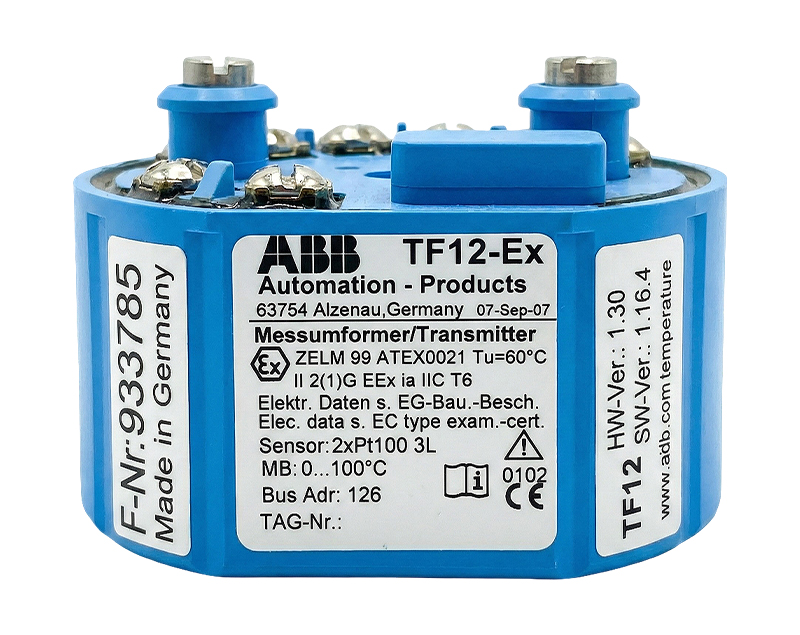

ترانسمیتر دما ABB TF12-EX یکی از تجهیزات تخصصی در حوزه اندازهگیری و انتقال دمای فرآیند است که برای استفاده در سیستمهای ابزار دقیق صنعتی و بهویژه محیطهای خطرناک (Hazardous Areas) طراحی شده است. در بسیاری از واحدهای صنعتی، اندازهگیری دقیق دما فقط به انتخاب یک سنسور مناسب محدود نمیشود؛ سیگنال تولیدشده توسط سنسور باید با دقت و پایداری مناسب پردازش و به سیستم کنترل منتقل شود. ترانسمیتر دمای TF12-EX برای انجام همین وظیفه طراحی شده و به دلیل پشتیبانی از سنسورهای مختلف، ارتباط PROFIBUS PA و قابلیت استفاده در مناطق خطرناک، میتواند در طیف متنوعی از کاربردهای صنعتی مورد استفاده قرار گیرد. ABB TF12-EX از نوع هد مانت (Head Mounted) است. طراحی هد مانت این امکان را فراهم میکند که ترانسمیتر در مجموعه اندازهگیری دما و در نزدیکی سنسور نصب شود. چنین ساختاری در بسیاری از سیستمهای ابزار دقیق صنعتی مورد استفاده قرار میگیرد و میتواند ضمن سادهتر کردن ساختار نصب، انتقال سیگنال اندازهگیری را به شکلی متناسب با معماری سیستم کنترل انجام دهد. در انتخاب یک ترانسمیتر دما، علاوه بر نوع نصب، عواملی مانند نوع سنسور ورودی، محدوده دمای محیط، پروتکل ارتباطی، الزامات مناطق خطرناک و سازگاری تجهیز با سیستم اتوماسیون اهمیت زیادی دارند. به همین دلیل بررسی مشخصات فنی TF12-EX پیش از خرید یا جایگزینی آن با تجهیزات موجود در یک واحد صنعتی ضروری است.
یکی از ویژگیهای مهم ترانسمیتر دما ABB TF12-EX، سازگاری با طیف گستردهای از حسگرهای اندازهگیری دما است. این تجهیز قابلیت کار با RTDهایی نظیر Pt50، Pt100، Pt1000 و Ni100 را دارد. Pt100 یکی از شناختهشدهترین سنسورهای مقاومتی مورد استفاده در صنعت است، اما وجود امکان استفاده از گزینههای دیگر باعث میشود TF12-EX برای کاربردهایی که طراحی سیستم یا تجهیزات موجود به سنسور متفاوتی نیاز دارند نیز انعطاف مناسبی داشته باشد. این موضوع بهخصوص هنگام تعمیر، نوسازی یا جایگزینی تجهیزات قدیمی اهمیت پیدا میکند، زیرا نوع سنسور نصبشده در فرآیند یکی از نخستین مواردی است که باید هنگام انتخاب ترانسمیتر جدید بررسی شود.
این ترانسمیتر علاوه بر RTDها، از انواع مختلف ترموکوپل نیز پشتیبانی میکند. ترموکوپلهای قابل استفاده شامل انواع B، C، D، E، J، K، L، N، R، S، T و U هستند. هر یک از این ترموکوپلها با توجه به جنس، محدوده اندازهگیری و مشخصات عملکردی خود برای کاربردهای متفاوتی مورد استفاده قرار میگیرند. پشتیبانی TF12-EX از چنین مجموعه گستردهای از ورودیها باعث میشود بتوان از این تجهیز در سیستمهای اندازهگیری دمای متنوع استفاده کرد و انتخاب سنسور را براساس نیاز واقعی فرآیند انجام داد. البته هنگام انتخاب سنسور باید علاوه بر سازگاری با ترانسمیتر، محدوده دمای فرآیند، شرایط شیمیایی محیط، دقت موردنیاز و ساختار مکانیکی مجموعه اندازهگیری نیز بررسی شود.
ساختار اندازهگیری در TF12-EX بهگونهای طراحی شده است که دقت و پایداری مناسبی برای کاربردهای صنعتی فراهم کند. در ساختار اندازهگیری چهار الکتروده، جریان متناوب از طریق الکترودهای خارجی اعمال شده و ولتاژ از طریق الکترودهای داخلی اندازهگیری میشود. استفاده از چنین روشی با هدف کاهش تأثیر عوامل مزاحم بر نتیجه اندازهگیری و دستیابی به عملکرد پایدارتر صورت میگیرد. در محیطهای صنعتی که تجهیز ممکن است برای مدت طولانی در سرویس باقی بماند، پایداری اندازهگیری اهمیت زیادی دارد؛ زیرا خطای اندازهگیری دما میتواند مستقیماً بر کنترل فرآیند، کیفیت محصول، مصرف انرژی و حتی شرایط ایمنی واحد اثر بگذارد.
از ویژگیهای شاخص ترانسمیتر دمای ABB TF12-EX میتوان به قابلیت اتصال مستقیم به شبکه صنعتی PROFIBUS PA اشاره کرد. PROFIBUS PA یکی از پروتکلهای ارتباطی شناختهشده در اتوماسیون فرآیند است و امکان تبادل دیجیتال اطلاعات میان تجهیزات فیلد و سیستم کنترل را فراهم میکند. TF12-EX از نسخه 3.0 پروتکل PROFIBUS PA، نوع A و B، پشتیبانی میکند. در نتیجه، این تجهیز میتواند در معماریهای صنعتی مبتنی بر این شبکه مورد استفاده قرار گیرد و اطلاعات اندازهگیری و پارامترهای مربوط به تجهیز را در اختیار سیستم کنترل قرار دهد.
امکان تنظیم آدرس Slave و پارامترهای شبکه از طریق فایل GSD نیز یکی دیگر از قابلیتهای مهم این تجهیز در زمان پیکربندی و راهاندازی است. فایل GSD اطلاعات لازم برای شناسایی و یکپارچهسازی تجهیز در شبکه PROFIBUS را در اختیار سیستم قرار میدهد. این قابلیت به مهندسان ابزار دقیق و اتوماسیون کمک میکند تا ترانسمیتر را متناسب با معماری شبکه تعریف و تنظیم کنند. در پروژههایی که از سیستم کنترل توزیعشده (DCS) استفاده میشود، سازگاری صحیح تجهیزات فیلد با پروتکل ارتباطی سیستم از اهمیت بالایی برخوردار است. بنابراین هنگام خرید ABB TF12-EX برای جایگزینی یک تجهیز موجود، لازم است نوع شبکه و مشخصات ارتباطی سیستم کنترل نیز بررسی شود.
شرایط محیطی یکی دیگر از پارامترهای تعیینکننده در انتخاب تجهیزات ابزار دقیق است. ترانسمیتر TF12-EX برای کار در محدوده دمای محیطی 40- تا 85+ درجه سانتیگراد طراحی شده است. همچنین محدوده دمای حملونقل و نگهداری آن از 40- تا 100+ درجه سانتیگراد اعلام شده است. چنین محدودهای امکان استفاده از تجهیز را در بسیاری از شرایط صنعتی فراهم میکند؛ بااینحال در زمان طراحی محل نصب باید دمای واقعی محیط اطراف ترانسمیتر، تابش مستقیم حرارتی، مجاورت با خطوط داغ و شرایط نصب داخل محفظه نیز در نظر گرفته شود. دمای فرآیند و دمای محیط ترانسمیتر دو پارامتر متفاوت هستند و نباید هنگام انتخاب تجهیز با یکدیگر اشتباه گرفته شوند. یکی از دلایل اصلی استفاده از مدل TF12-EX، قابلیت بهکارگیری آن در محیطهای خطرناک (Hazardous Areas) است. این ترانسمیتر برای کاربردهایی طراحی شده که رعایت الزامات ایمنی انفجاری اهمیت دارد و دارای مشخصات مرتبط با حفاظت Ex و EEx ia است. امکان استفاده در مناطقی مانند Zone 1 باعث میشود TF12-EX برای بخشهایی از صنایع نفت، گاز، پتروشیمی و شیمیایی که احتمال حضور اتمسفر قابل انفجار وجود دارد، گزینهای قابل بررسی باشد. بااینحال صرف وجود عبارت EX در مدل تجهیز برای تأیید نهایی مناسب بودن آن برای یک پروژه کافی نیست و لازم است مارکینگ کامل Ex، گواهی مربوطه، گروه گازی، کلاس دمایی و سایر الزامات ایمنی با مشخصات منطقه نصب تطبیق داده شوند.
در تجهیزات مورد استفاده در مناطق خطرناک، هماهنگی کل حلقه ابزار دقیق اهمیت ویژهای دارد. بنابراین علاوه بر خود ترانسمیتر، مشخصات منبع تغذیه، تجهیزات واسط، کابلکشی و سایر اجزای حلقه نیز باید مطابق طراحی و الزامات ایمنی پروژه انتخاب شوند. به همین دلیل توصیه میشود پیش از جایگزینی TF12-EX با یک ترانسمیتر دیگر یا استفاده از آن در پروژه جدید، شماره کامل سفارش و اطلاعات درجشده روی پلاک تجهیز با مدارک مهندسی پروژه مقایسه شود. ساختار مقاوم این ترانسمیتر نیز برای استفاده در محیطهای صنعتی در نظر گرفته شده است. تجهیزات ابزار دقیق در محیط واقعی کارخانه ممکن است در معرض لرزش، تغییرات دمایی، شرایط خورنده و تنشهای مکانیکی قرار داشته باشند. طراحی مناسب و نصب صحیح میتواند به افزایش طول عمر تجهیز و حفظ عملکرد آن در دوره بهرهبرداری کمک کند. با این حال، میزان مقاومت واقعی مجموعه اندازهگیری تنها به ترانسمیتر وابسته نیست و نوع هد، محفظه، گلند کابل، سنسور و نحوه نصب نیز باید متناسب با شرایط محیط انتخاب شوند.
انعطافپذیری در انتخاب سنسور، پشتیبانی از RTD و ترموکوپلهای مختلف، ارتباط PROFIBUS PA، قابلیت استفاده در محیطهای خطرناک و محدوده مناسب دمای محیط از مهمترین ویژگیهای ABB TF12-EX محسوب میشوند. این مجموعه قابلیتها باعث شده است که این مدل برای کاربردهای مختلف اندازهگیری دمای صنعتی مناسب باشد، بهخصوص در واحدهایی که زیرساخت ارتباطی PROFIBUS PA دارند و انتقال دیجیتال اطلاعات تجهیزات فیلد بخشی از معماری اتوماسیون آنها است. ترانسمیتر دمای ABB TF12-EX میتواند در صنایع نفت و گاز، پالایشگاهها، مجتمعهای پتروشیمی، صنایع شیمیایی، صنایع غذایی، دارویی و خطوط تولید صنعتی مورد استفاده قرار گیرد. از کاربردهای رایج این تجهیز میتوان به اندازهگیری دمای فرآیند در راکتورها، مخازن و مبدلهای حرارتی، پایش دمای تجهیزات صنعتی، کنترل دما در خطوط تولید، اندازهگیری دمای سیالات و گازها و اندازهگیری دمای سطوح صنعتی اشاره کرد.
برای مثال در یک مبدل حرارتی، پایش صحیح دمای ورودی و خروجی میتواند اطلاعات مهمی درباره عملکرد فرآیند در اختیار سیستم کنترل قرار دهد. در مخازن و راکتورها نیز دما ممکن است یکی از متغیرهای اصلی کنترل فرآیند باشد. در چنین شرایطی انتخاب صحیح سنسور، ترانسمیتر و ساختار نصب اهمیت زیادی دارد. TF12-EX با پشتیبانی از انواع سنسورها میتواند امکان طراحی یا نگهداری چنین حلقههای اندازهگیری را فراهم کند، مشروط بر اینکه مشخصات دقیق تجهیز با الزامات فرآیند مطابقت داشته باشد. هنگام خرید ترانسمیتر دما ABB TF12-EX بهتر است صرفاً به نام مدل اکتفا نشود. شماره سفارش کامل، نوع ورودی سنسور، مشخصات PROFIBUS PA، اطلاعات مربوط به تأییدیه Ex، محدوده دمای محیط، مشخصات پلاک و وضعیت فنی تجهیز باید بررسی شوند. این موضوع بهخصوص در بازار تجهیزات ابزار دقیق اهمیت دارد، زیرا ممکن است مدلهای مشابه با کانفیگها یا تأییدیههای متفاوت عرضه شده باشند. بررسی Data Sheet، کاتالوگ سازنده و اطلاعات Nameplate پیش از ثبت سفارش میتواند احتمال انتخاب اشتباه را کاهش دهد.
فروشگاه دراک در زمینه تأمین و فروش تجهیزات ابزار دقیق صنعتی فعالیت دارد و ترانسمیترهای دما و سایر تجهیزات مورد استفاده در سیستمهای اندازهگیری و کنترل صنعتی نیز در همین حوزه قرار میگیرند. برای خریداران و واحدهای فنی که در تهران، لالهزار یا سایر نقاط کشور به دنبال تجهیزات ابزار دقیق هستند، تطبیق مشخصات فنی کالای موجود با نیاز پروژه اهمیت بیشتری از صرفاً یکسان بودن نام تجاری یا شماره سری محصول دارد. به همین دلیل هنگام استعلام ABB TF12-EX از فروشگاه دراک، ارائه اطلاعاتی مانند شماره فنی کامل تجهیز، تصویر پلاک، نوع سنسور مورد استفاده و مشخصات شبکه ارتباطی میتواند به بررسی دقیقتر تطابق کالا کمک کند.
در مجموع، ترانسمیتر دما ABB TF12-EX یک ترانسمیتر Head Mounted با قابلیت پشتیبانی از مجموعه گستردهای از RTDها و ترموکوپلها و ارتباط PROFIBUS PA است که برای کاربردهای صنعتی و محیطهای دارای الزامات ایمنی انفجاری طراحی شده است. پشتیبانی از Pt50، Pt100، Pt1000 و Ni100 در کنار ترموکوپلهای B، C، D، E، J، K، L، N، R، S، T و U، محدوده دمای محیطی 40- تا 85+ درجه سانتیگراد، محدوده نگهداری و حملونقل 40- تا 100+ درجه سانتیگراد و قابلیت استفاده در سیستمهای PROFIBUS PA نسخه 3.0 از مشخصات مهم این مدل هستند. ترکیب این ویژگیها، TF12-EX را به گزینهای قابل توجه برای سیستمهای اندازهگیری دما در صنایع فرآیندی تبدیل میکند. برای انتخاب نهایی، توصیه میشود مشخصات دقیق مدل و کد سفارش موجود با دیتاشیت سازنده و نیازهای فنی پروژه تطبیق داده شود؛ بهویژه در کاربردهای Zone 1 و سایر محیطهای خطرناک که تأییدیههای ایمنی باید دقیقاً متناسب با محل نصب باشند. همچنین برای دسترسی به اطلاعات تکمیلی، جداول فنی و جزئیات نصب و پیکربندی میتوان کاتالوگ فنی مربوط به تجهیز را بررسی کرد.
برای دانلود کاتالوگ اسکن کنید
